joehau(Mitglied)
|

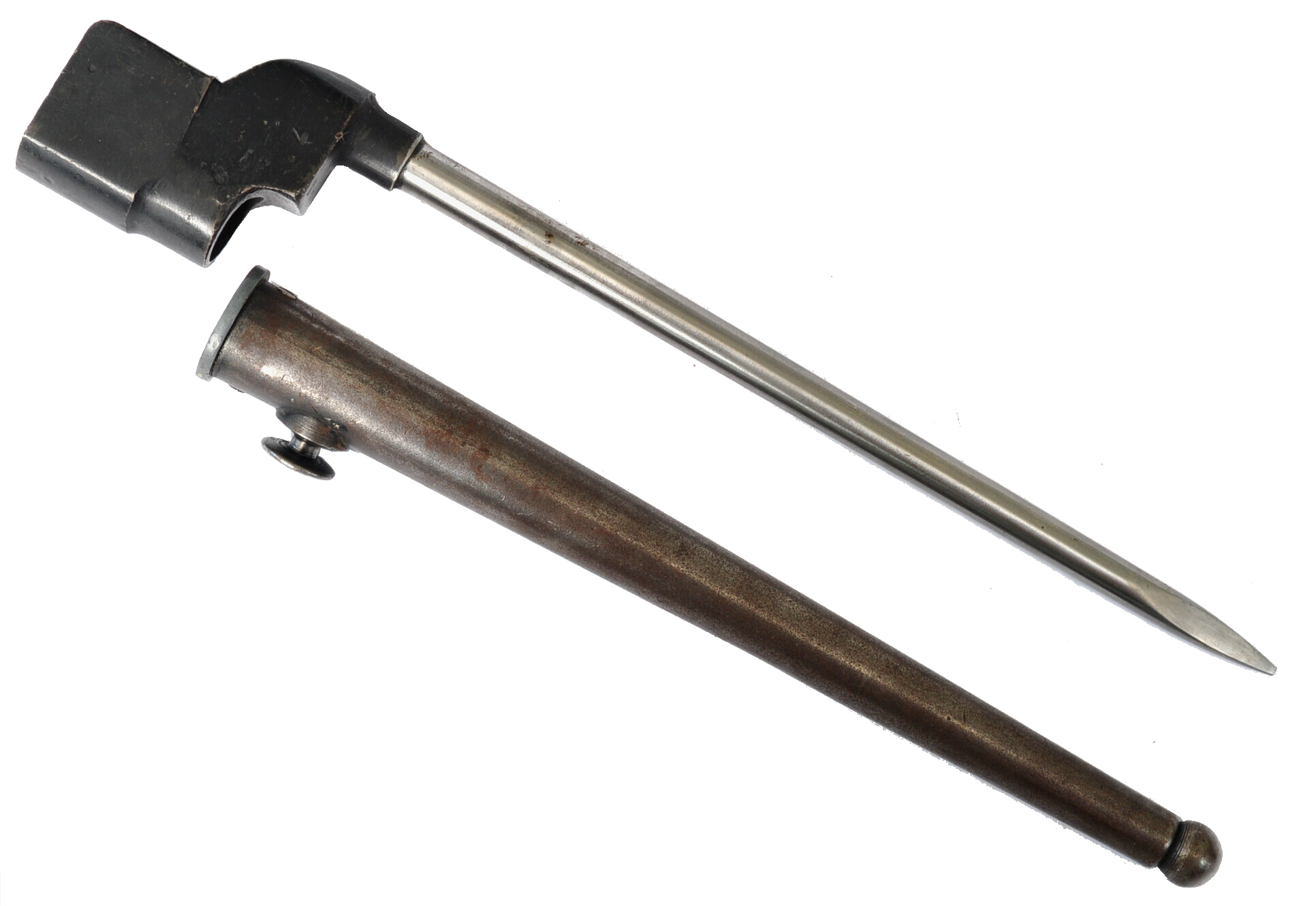

No. 4 Mk II spike bayonet

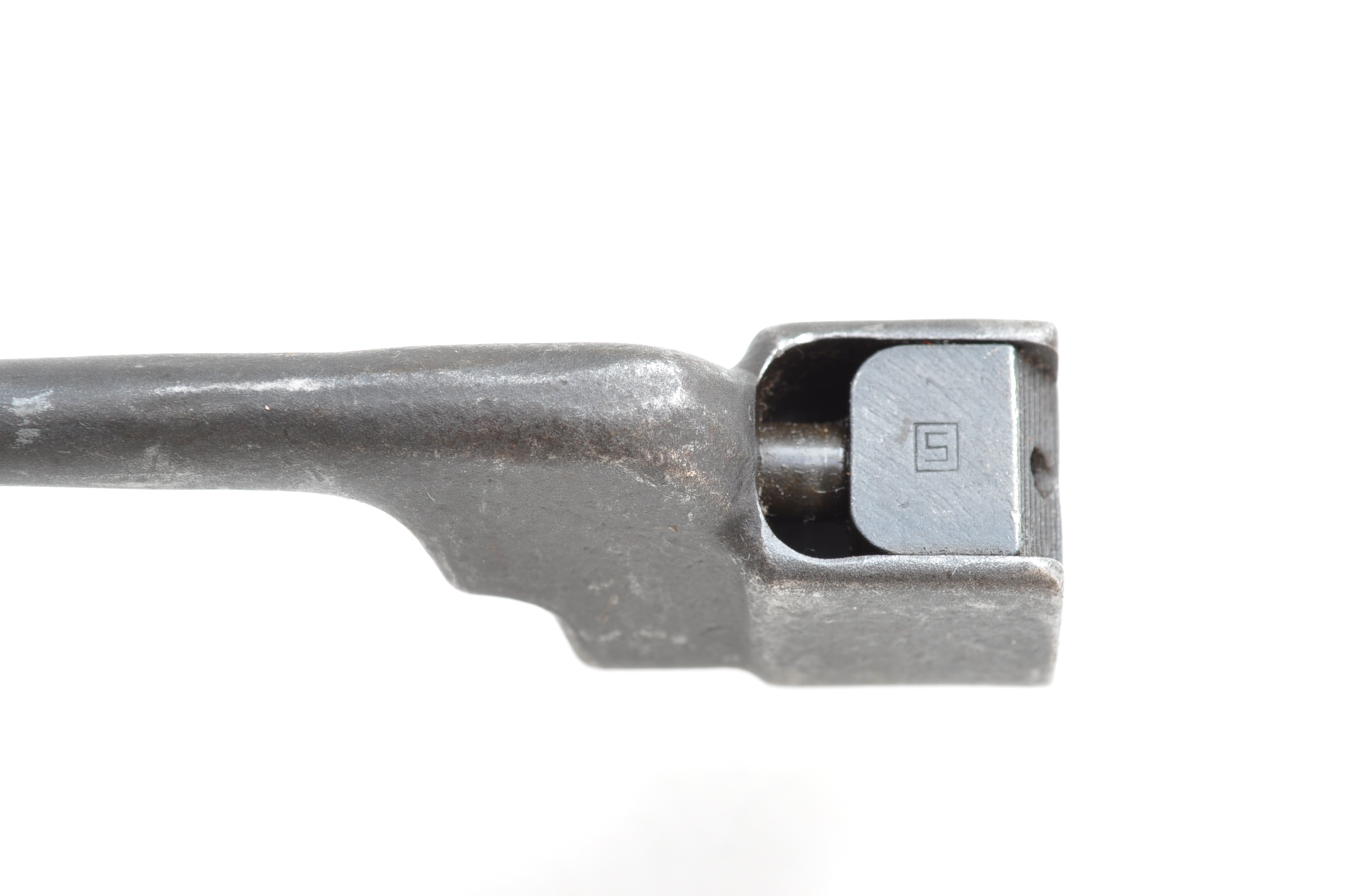

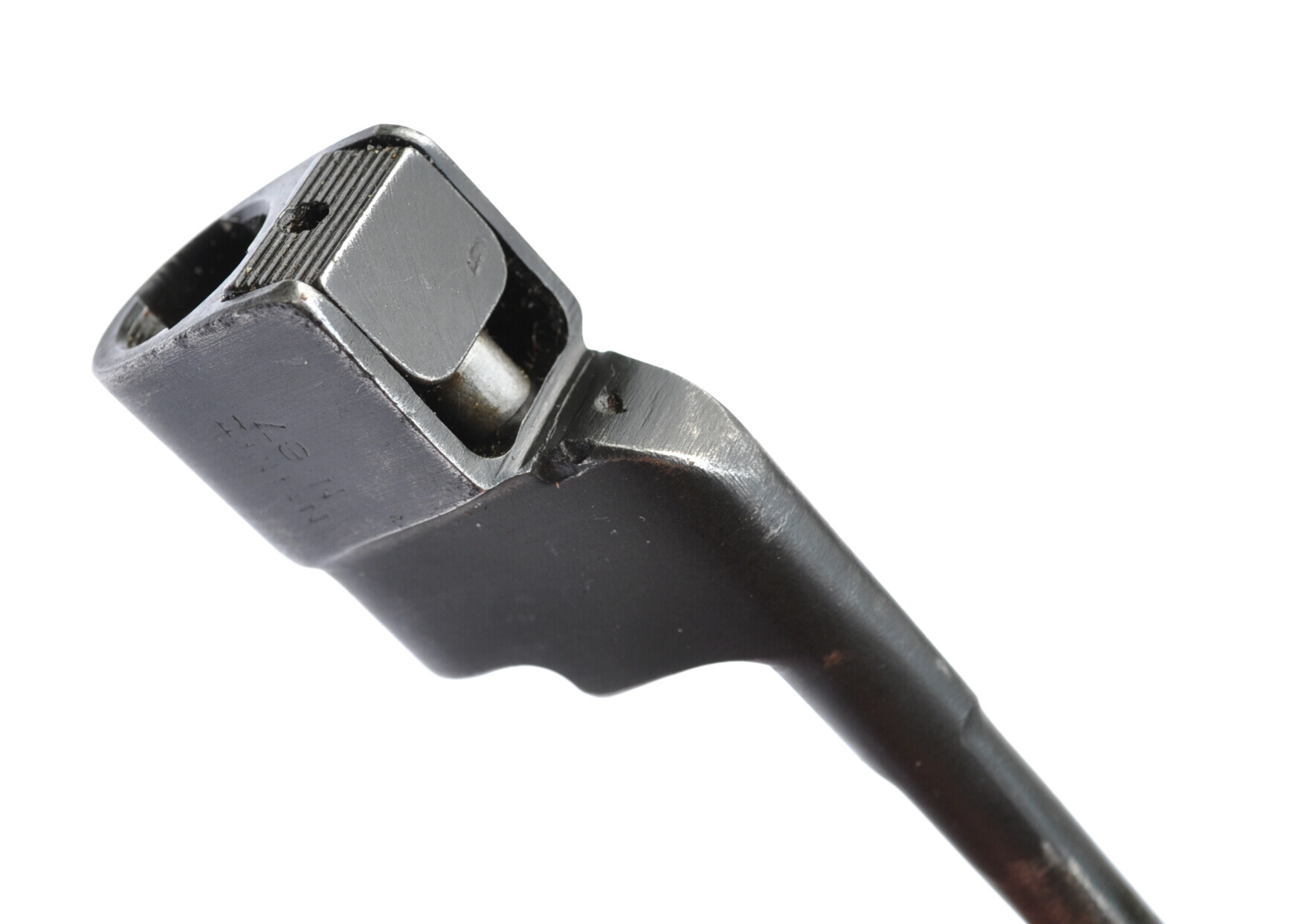

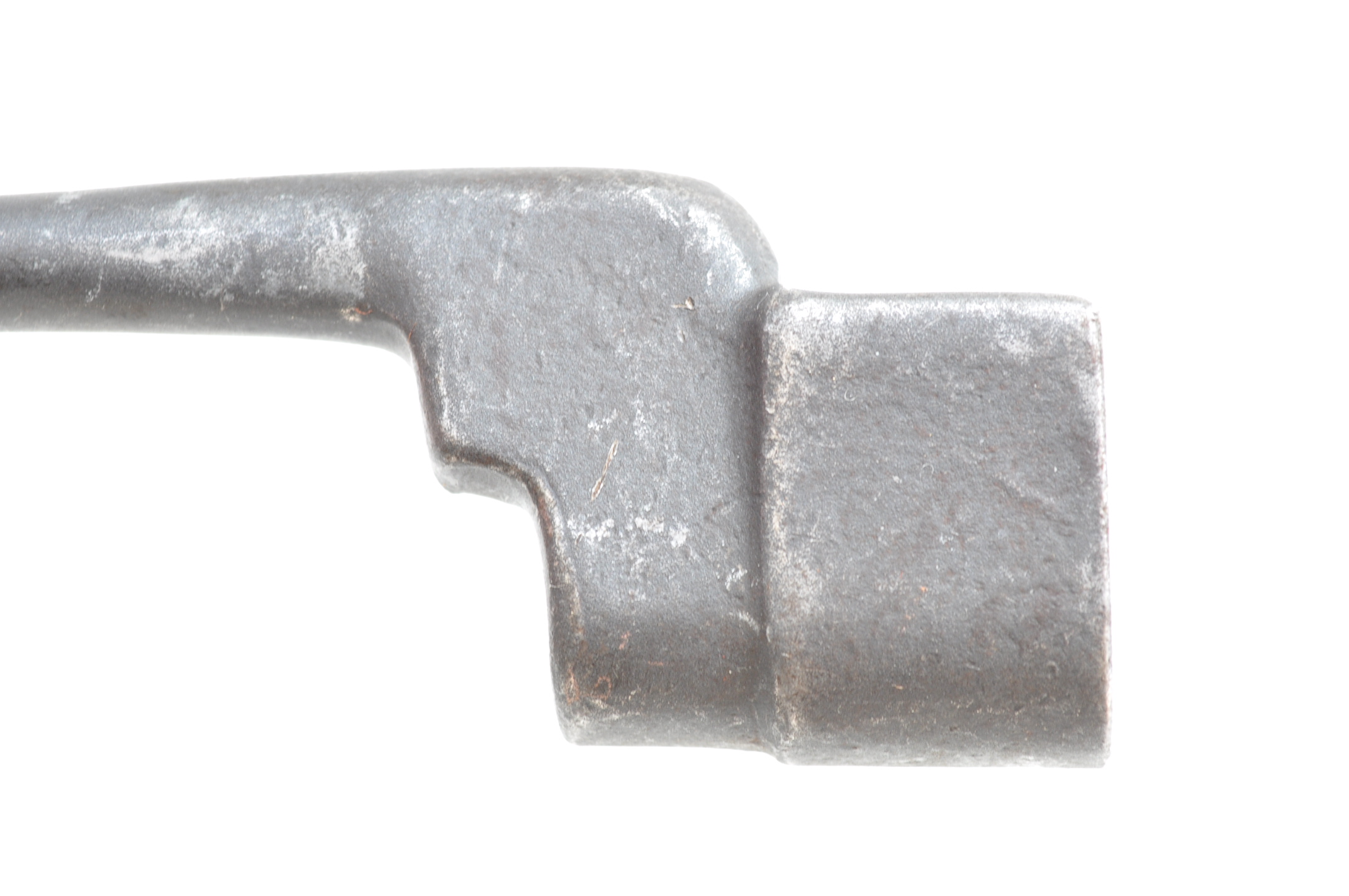

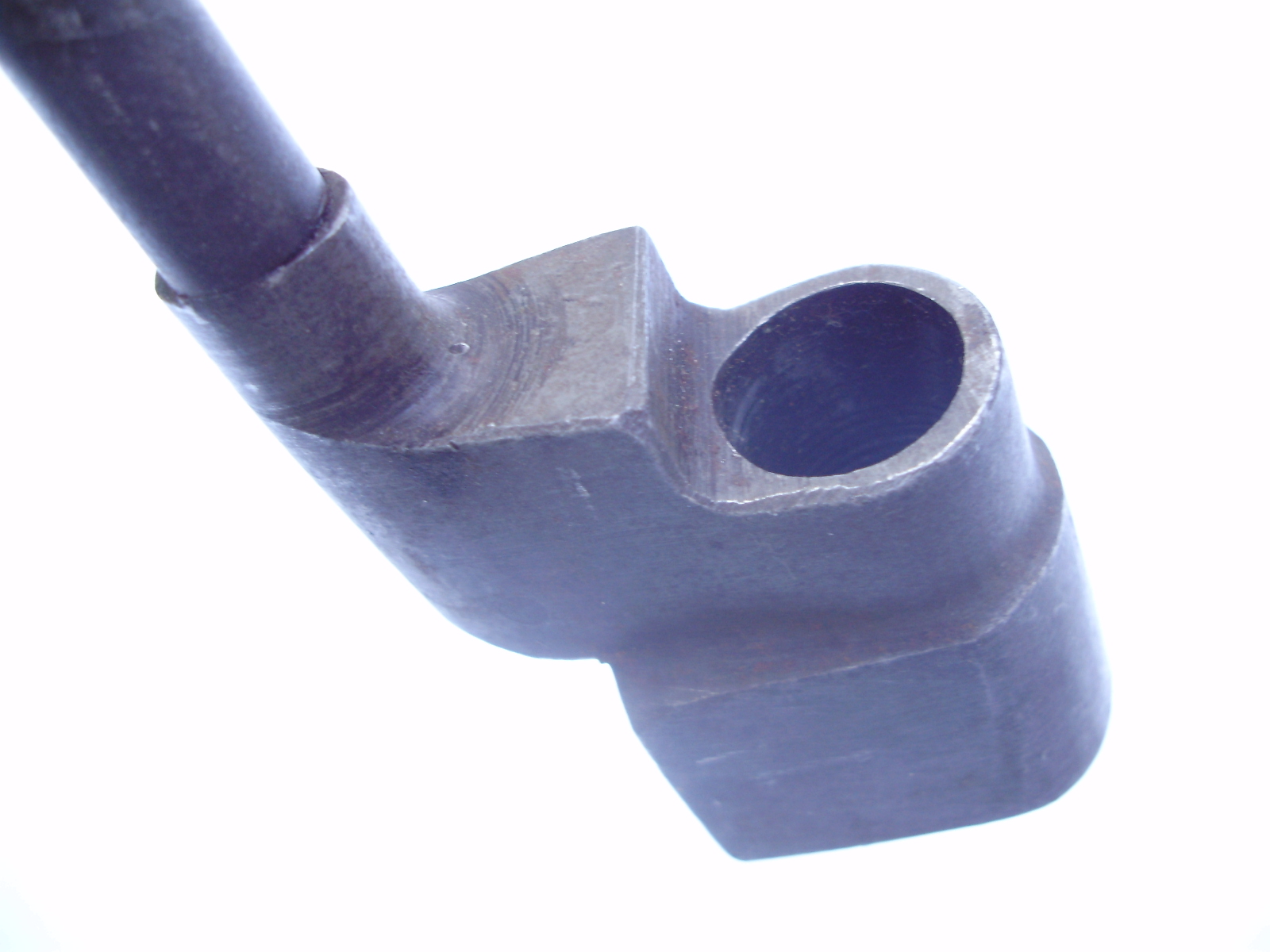

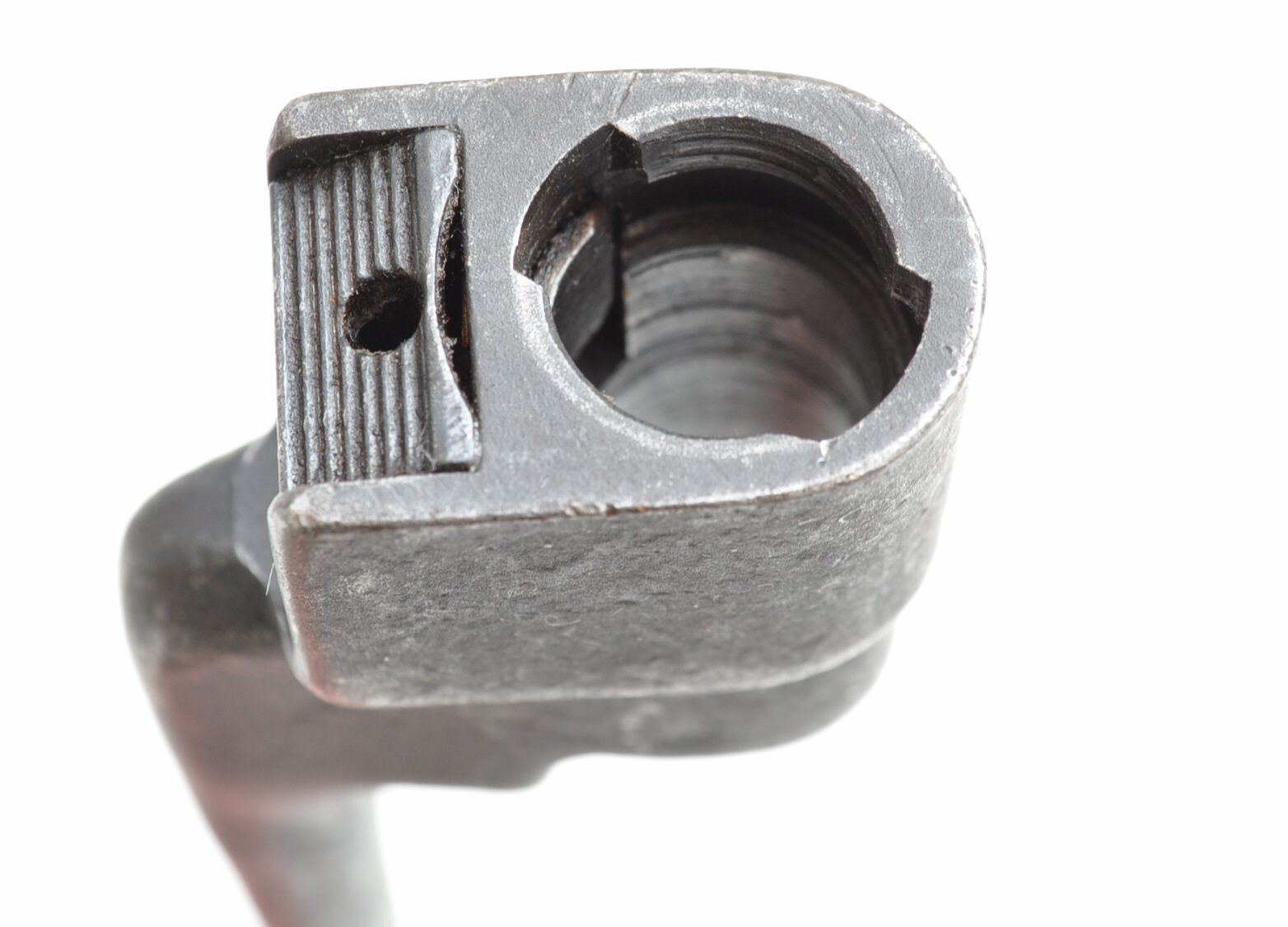

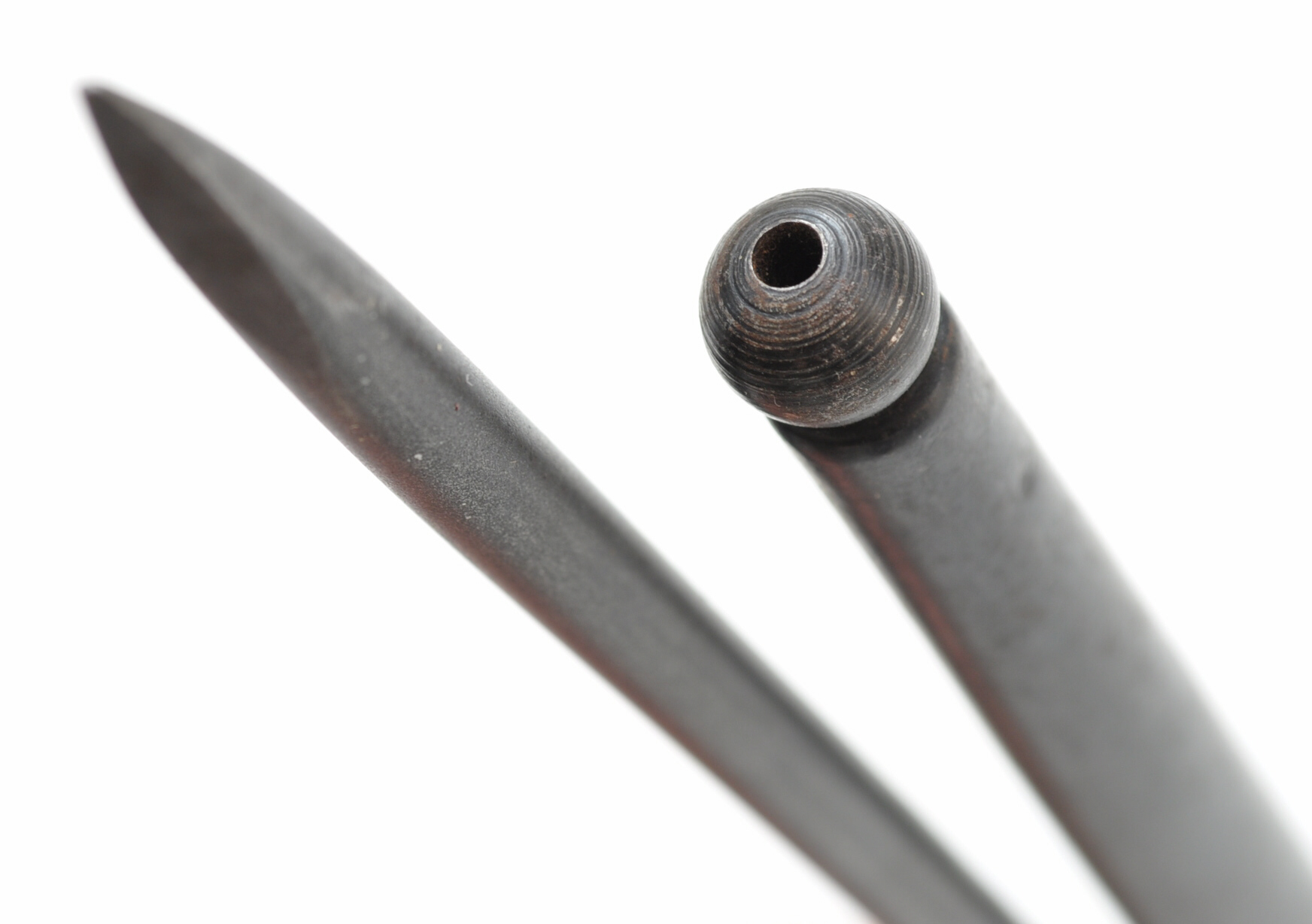

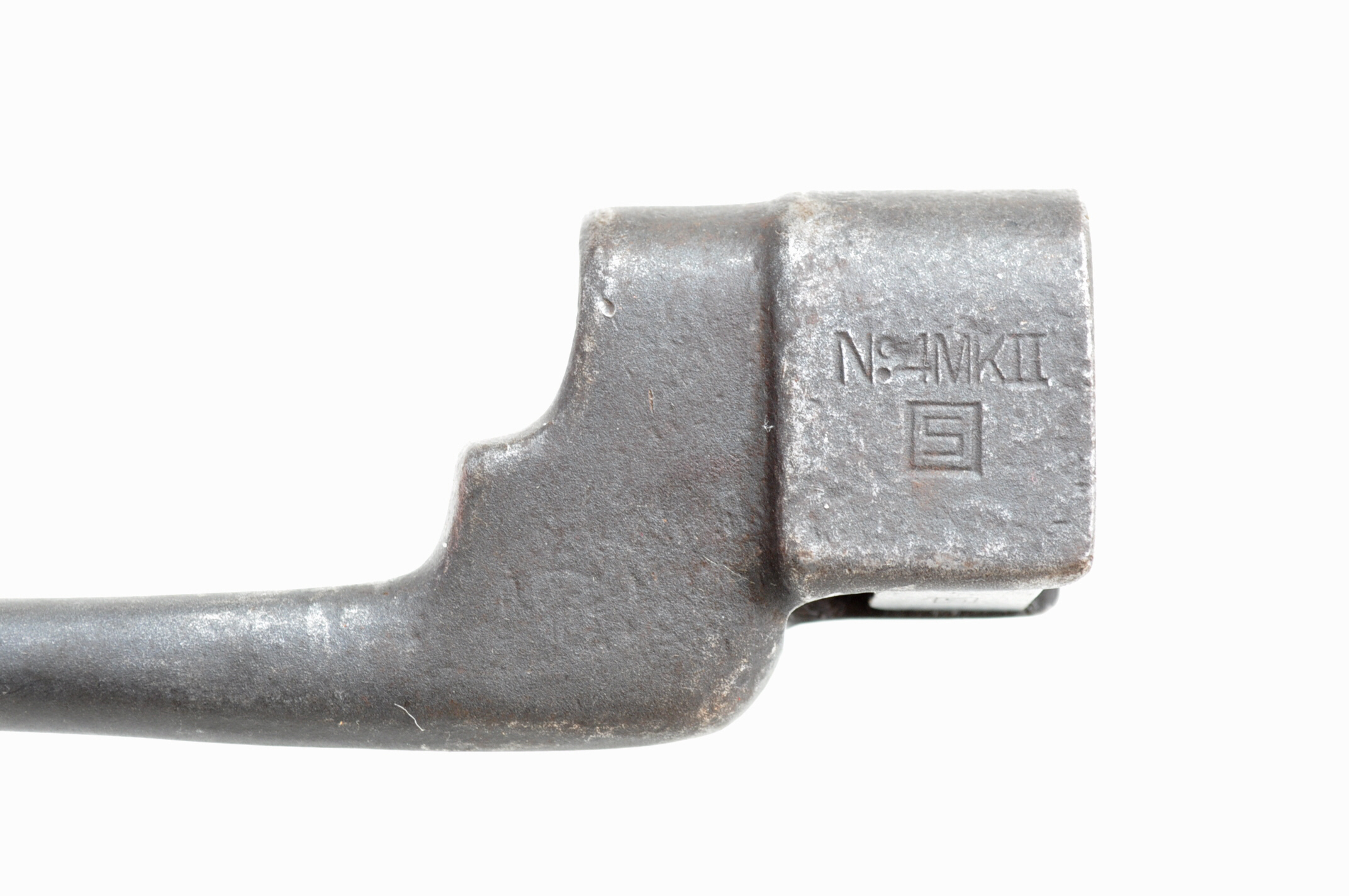

Gesamtlänge: 25 mm Klingenlänge: 20 mm Klingendurchmesser: 10 mm Länge der Scheide: 210 mm Laufring Durchmesser: 15 mm Hersteller: Savage Arms Company, Westfield, Massachusetts, U.S.A. Gewehr: SMLE Lee-Enfield Rifle No. 4 MK II, cal .303 Sten Submachine Gun MKV, Kal.: 9 x 19 mm Stempel: 'NO 4 MK II' und Herstellermarke eckiges 'S' linke Seite, 'S' auf Drücker Mit der Einführung des SMLE Lee-Enfield Rifle No.4 Mark I wurde ab November 1939 auch das Spike Bajonett angenommen. Anders als seine Vorgängermodelle hatte das SMLE Gewehr No.4 einen über den Schaft hinausragenden Lauf, auf den das Bajonett aufgepflanzt werden konnte. Die Soldaten nannten dieses Material sparende Modell "pigsticker" . Bei dem vorliegenden Stück sind Klinge und Dille aus einem Stück gefertigt, demzufolge ist keine Übergangsstufe vorhanden. Bei anderen Herstellern kann die Klinge auch in einen gefrästen Laufring eingepresst sein. ( Beitrag #4 und #5) Savage Arms Co. war einer der größten Waffenhersteller der Welt und stellte unter anderem auch SMLE Rifle No. 4 Mark II her. |
||
07.07.21, 20:04:48
|
|
joehau(Mitglied)
|
Das Bajonett No.4 wurde in 3 Varianten hergestellt:

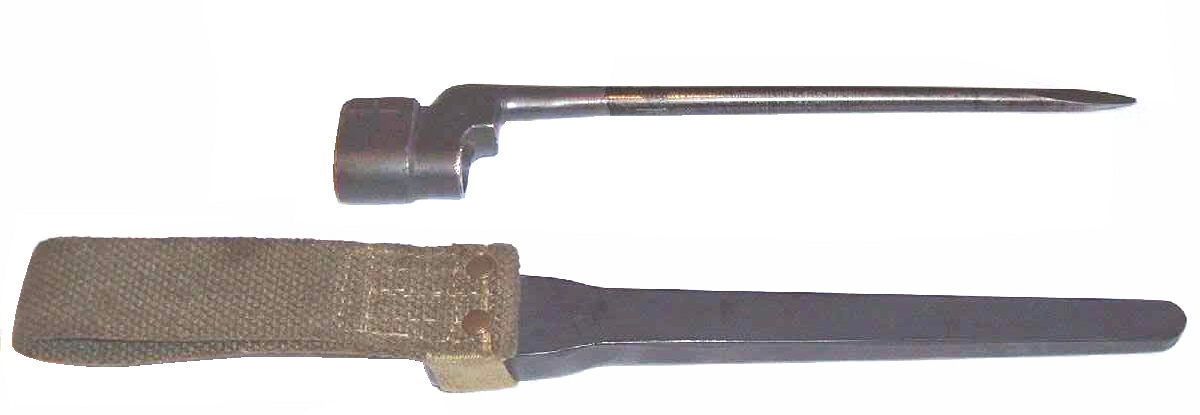

Mark I - Vierkantklinge mit kreuzförmigem Querschnitt (Bild 1) Mark II - runde Klinge in einen gefrästen Kopf eingepresst und vernietet - runde Klinge und Kopf aus einem Stück gegossen Mark III - runde Klinge mit mehrteiligem Griffkopf verschweisst, Produktionsvereinfachung 1943 (Bild 2) Die Scheiden kamen von anderen Herstellern, z.B. SSP, es gibt mindestens 4 Varianten: Mark I - konisch zulaufend, Stahl, mit Ortknopf ( Kugel ), Mundblech Zink oder Stahl Mark II - zylindrisch, Stahl, unten gerader Abschluß Mark III - zylindrisch, Plastik, unten runder Abschluß Victory Plastics - konisch zulaufend, am Mundstück verdickt, Plastik, Mundblech mit Clip, körperseitig flach ( Bild 4 ) |
||
|
07.07.21, 20:09:01
|
|
joehau(Mitglied)
|
No. 4 MKII spike bayonet

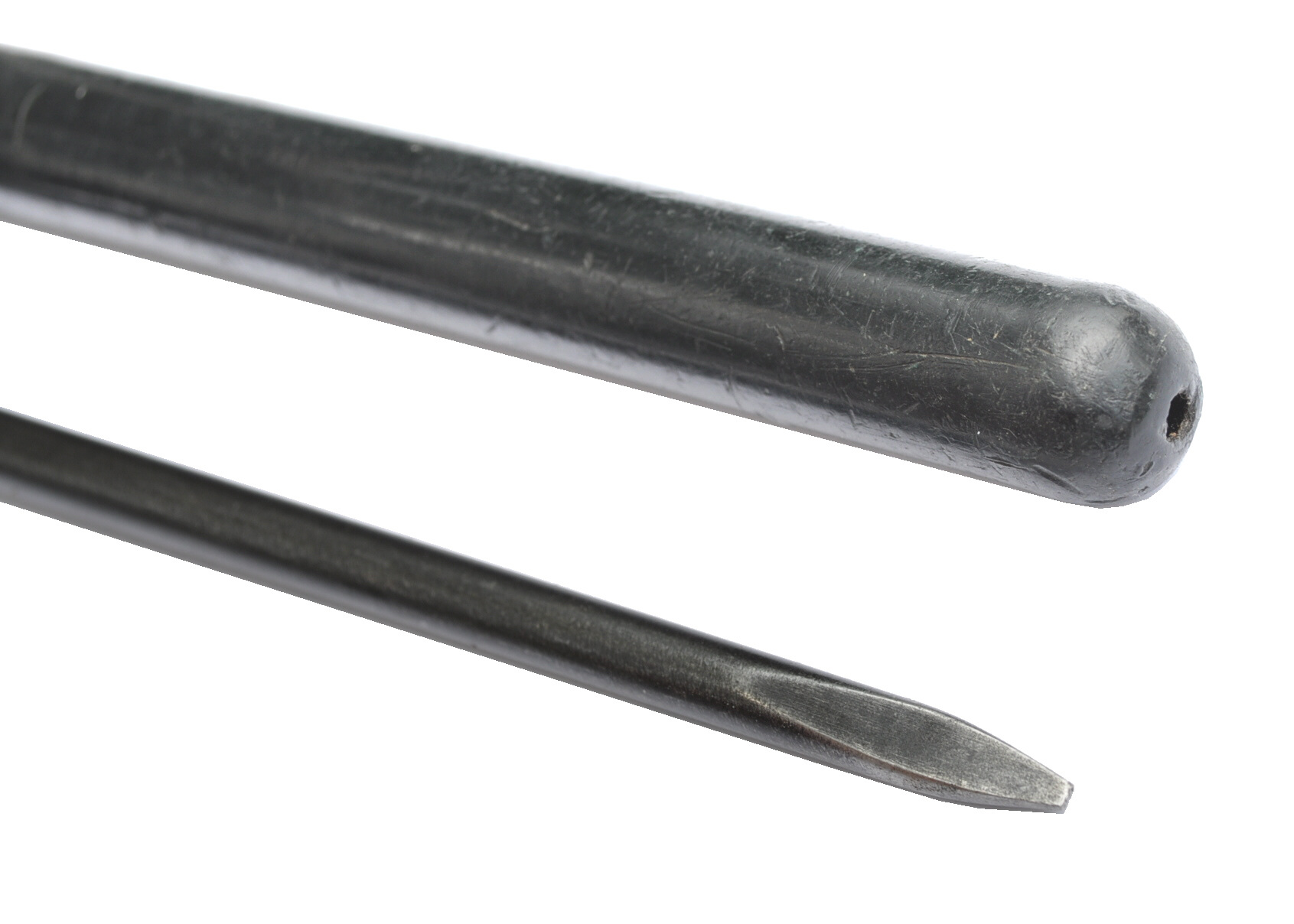

Gesamtlänge: 25 mm Klingenlänge: 20 mm Klingendurchmesser: 10 mm Laufring Durchmesser: 15 mm Hersteller: Singer Manufacturing Co., Scotland Stempel: linke Seite 'No 4 MK II' und wartime dispersal code ( 1943-44 ) 'N67' rechte Seite viewers mark '75Z' Zylindrische Scheide Mark III aus Plastik. |
||
|
07.07.21, 20:17:54
|
|
joehau(Mitglied)
|
No. 4 MKII spike bayonet

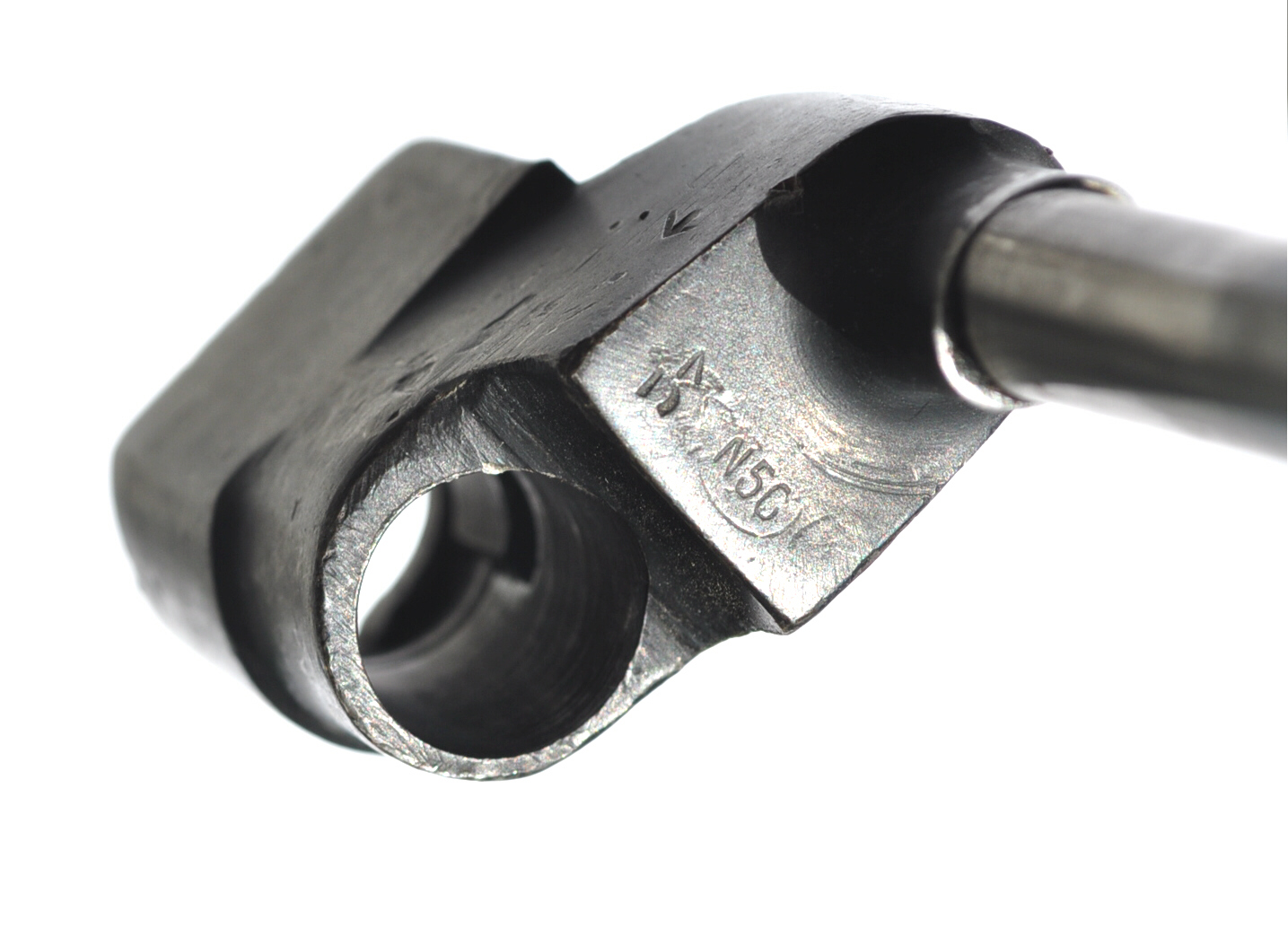

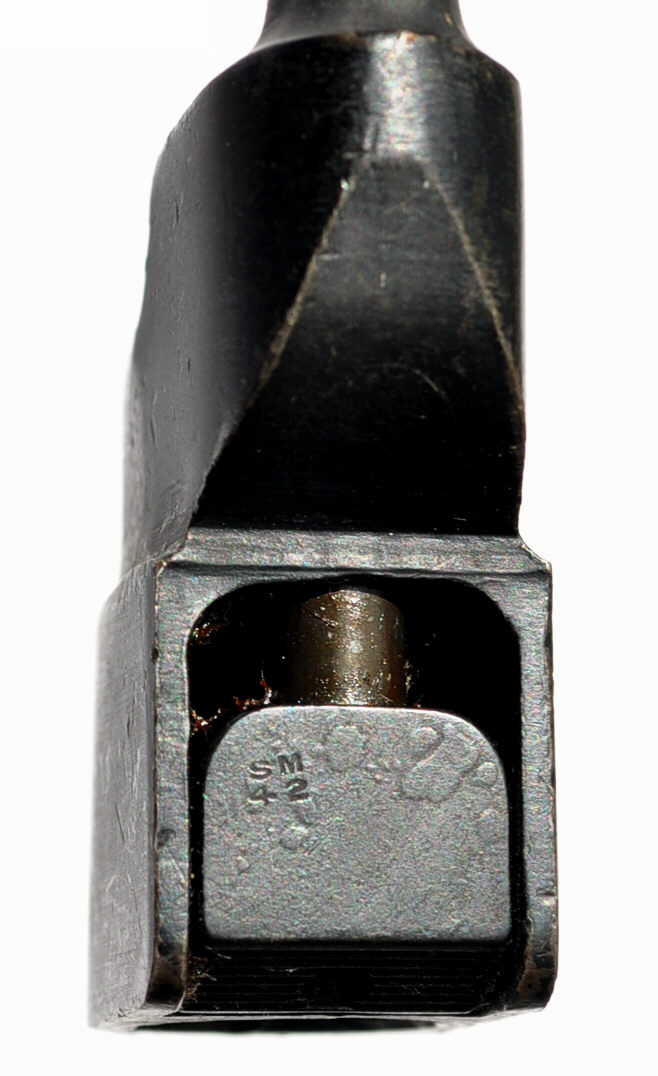

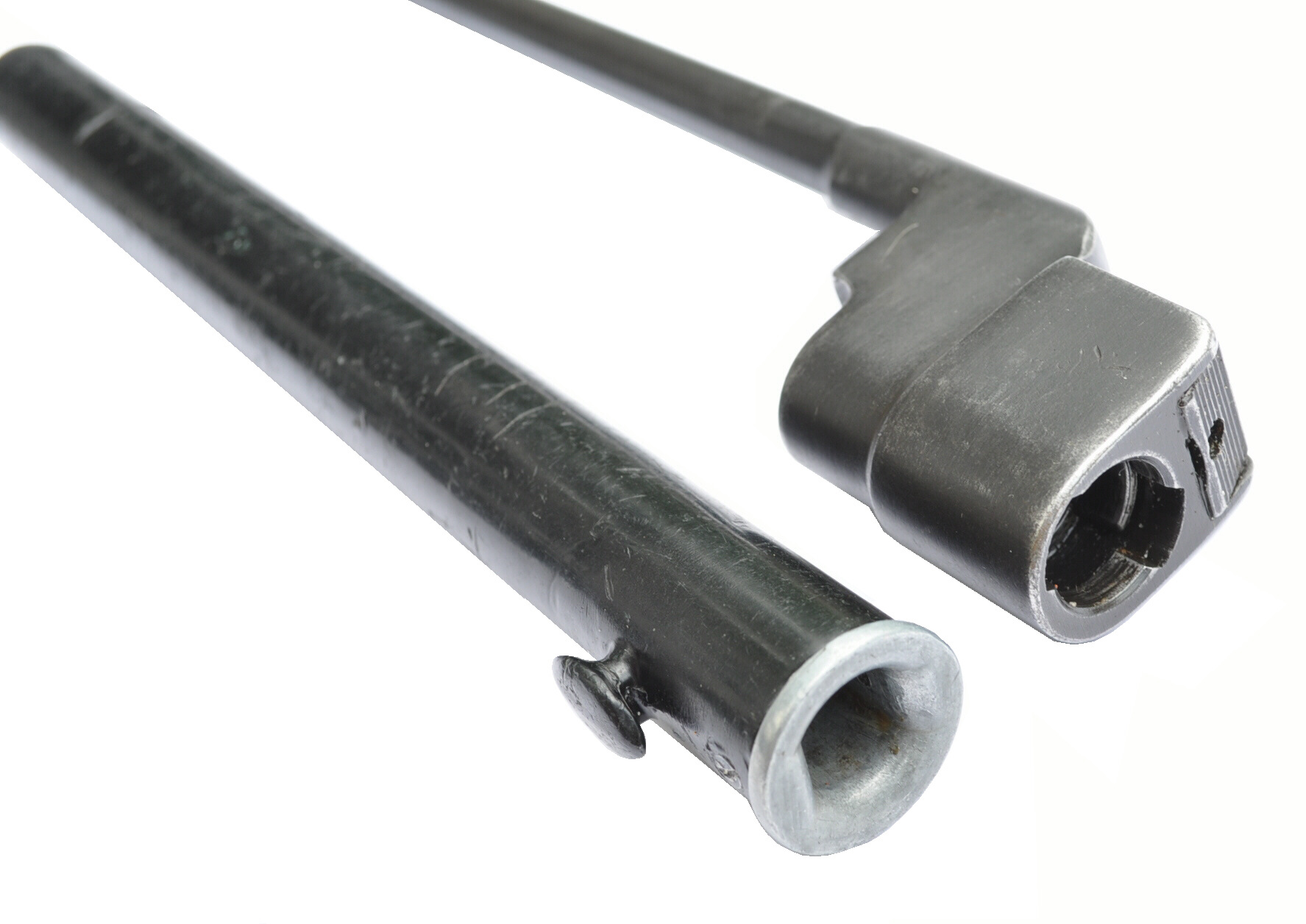

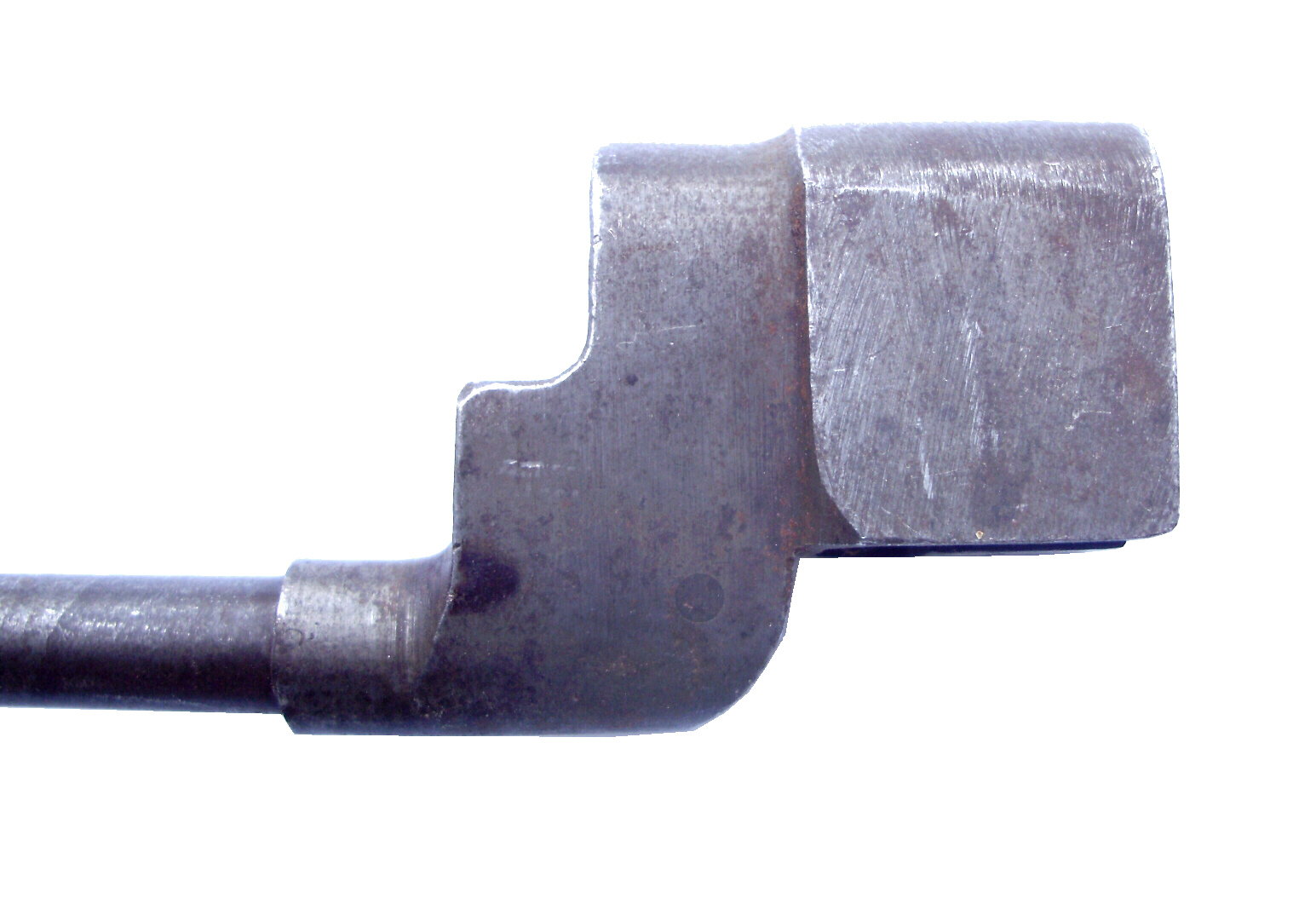

Gesamtlänge: 25 mm Klingenlänge: 20 mm Klingendurchmesser: 10 mm Laufring Durchmesser: 15 mm Hersteller: Prince-Smith & Stells Co., Keighly, Yorkshire Stempel: linke Seite britischer Eigentumstempel 'Broad Arrow' Stirnseite Hersteller wartime dispersal code 'N56' im Oval und 'Broad Arrow' über D Drücker 'SM42', Zuliefer- oder Austauschteil von Singer Manufacturing Co. 1942 Runde Klinge in einen gefrästen Kopf eingepresst und vernietet. Scheide Mark I von Zulieferer, Mundblech aus Zink mit Markierung No.4 Mk I. |
||
|
07.07.21, 21:21:45
|
|
joehau(Mitglied)
|
No. 4 MKII spike bayonet

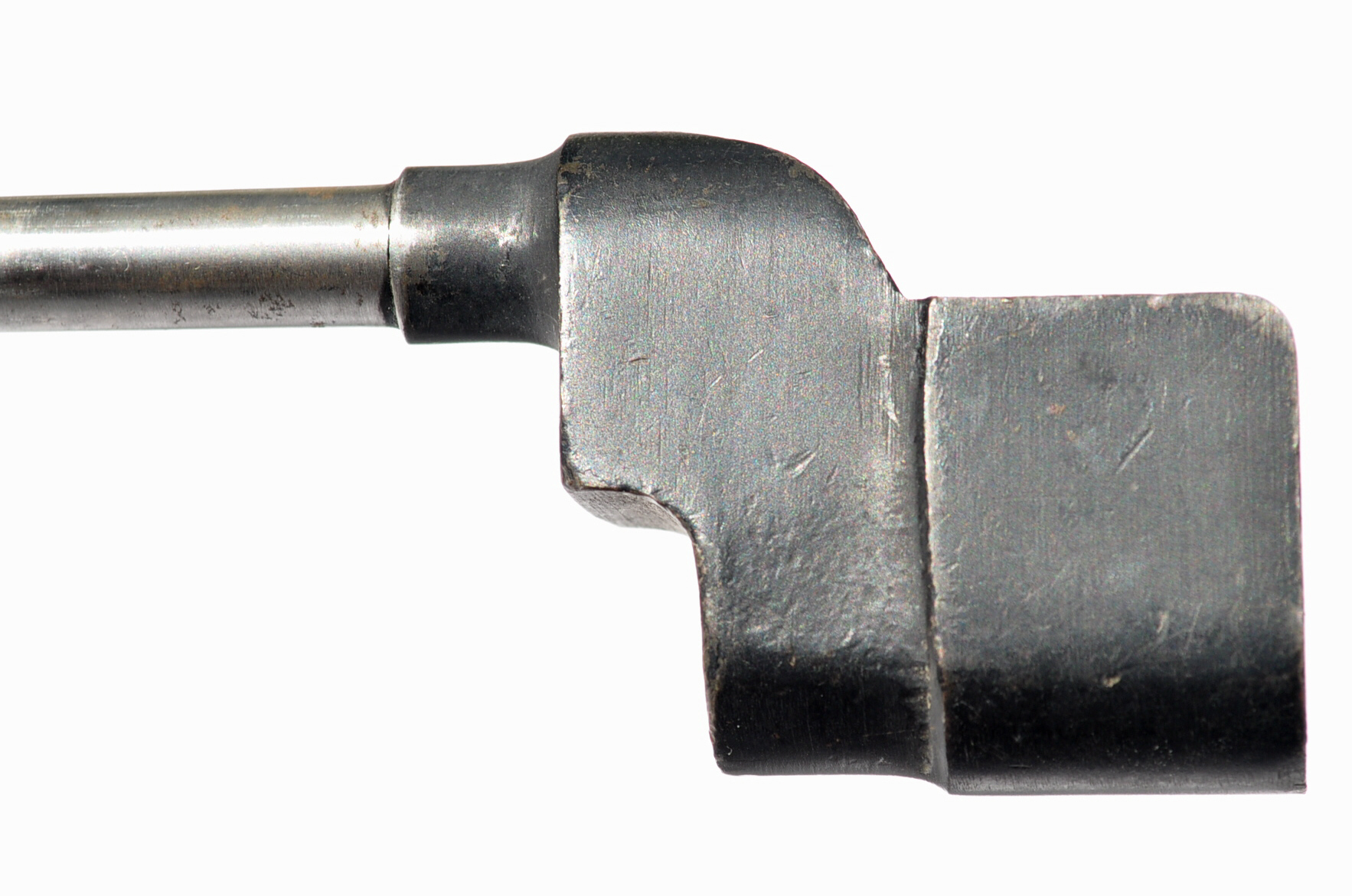

Gesamtlänge: 25 mm Klingenlänge: 20 mm Klingendurchmesser: 10 mm Laufring Durchmesser: 15 mm Hersteller: BEC, Baird Engineering Co., Belfast Stempel: No 4 MARK II, Herstellermarke BEC, wartime dispersal code N96 Eigentumsstempel Krone über IG 147 ( Indian Government Property ) und 'Broad Arrow' Runde Klinge in den Kopf eingepresst und vernietet, Vernietung hier deutlich erkennbar, phosphatiert |
||
|
07.07.21, 23:15:05
|
|
