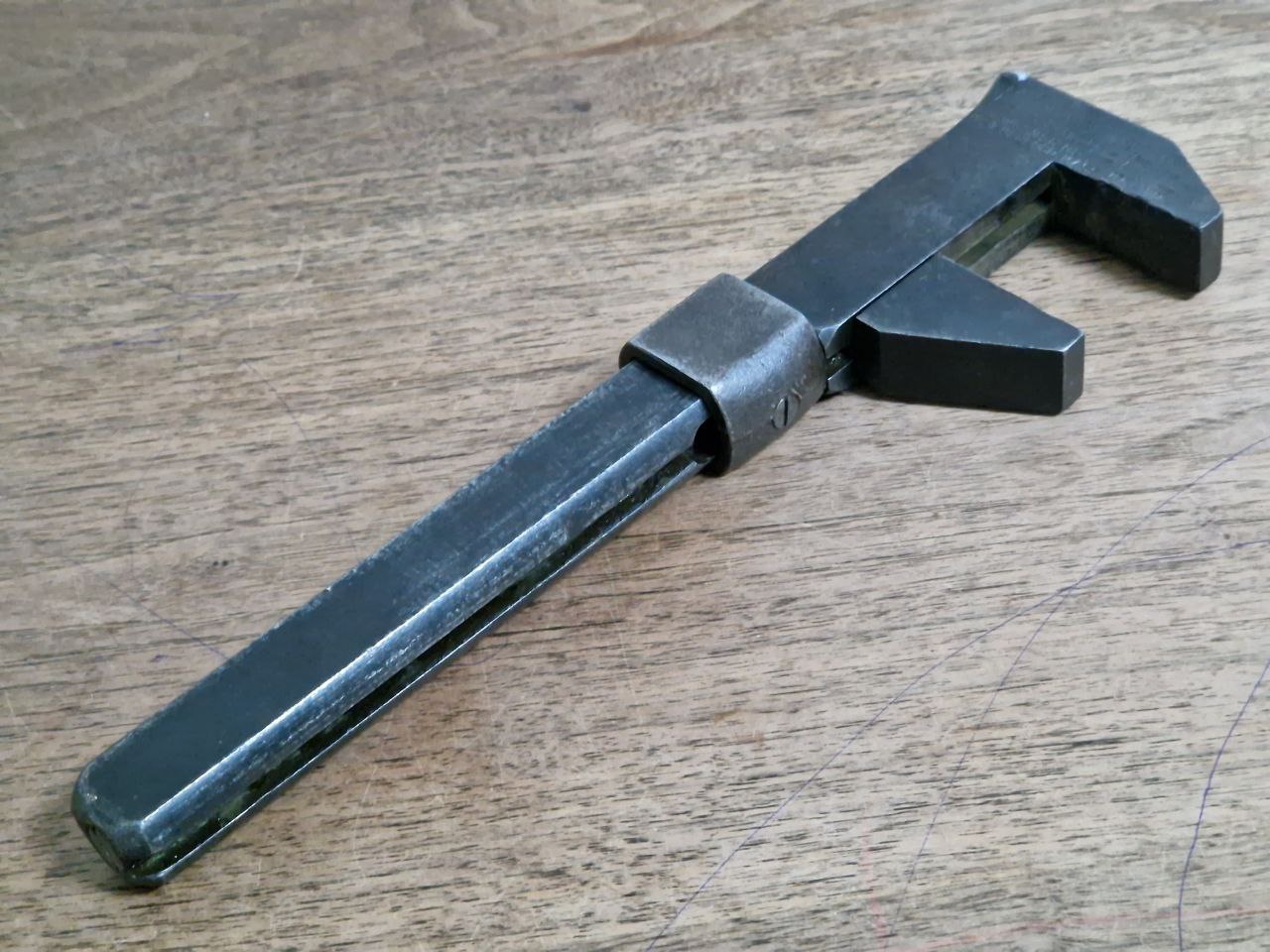

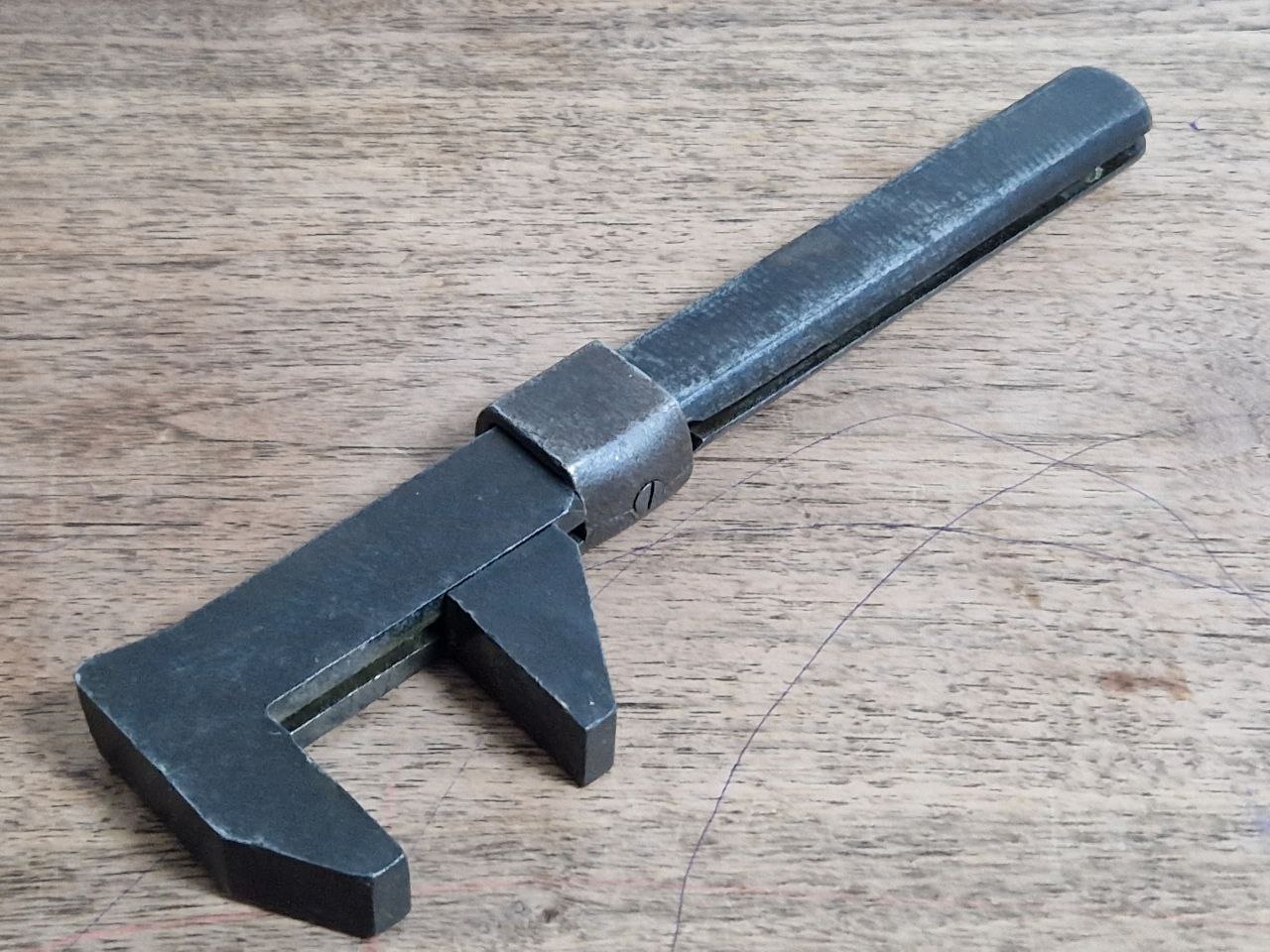

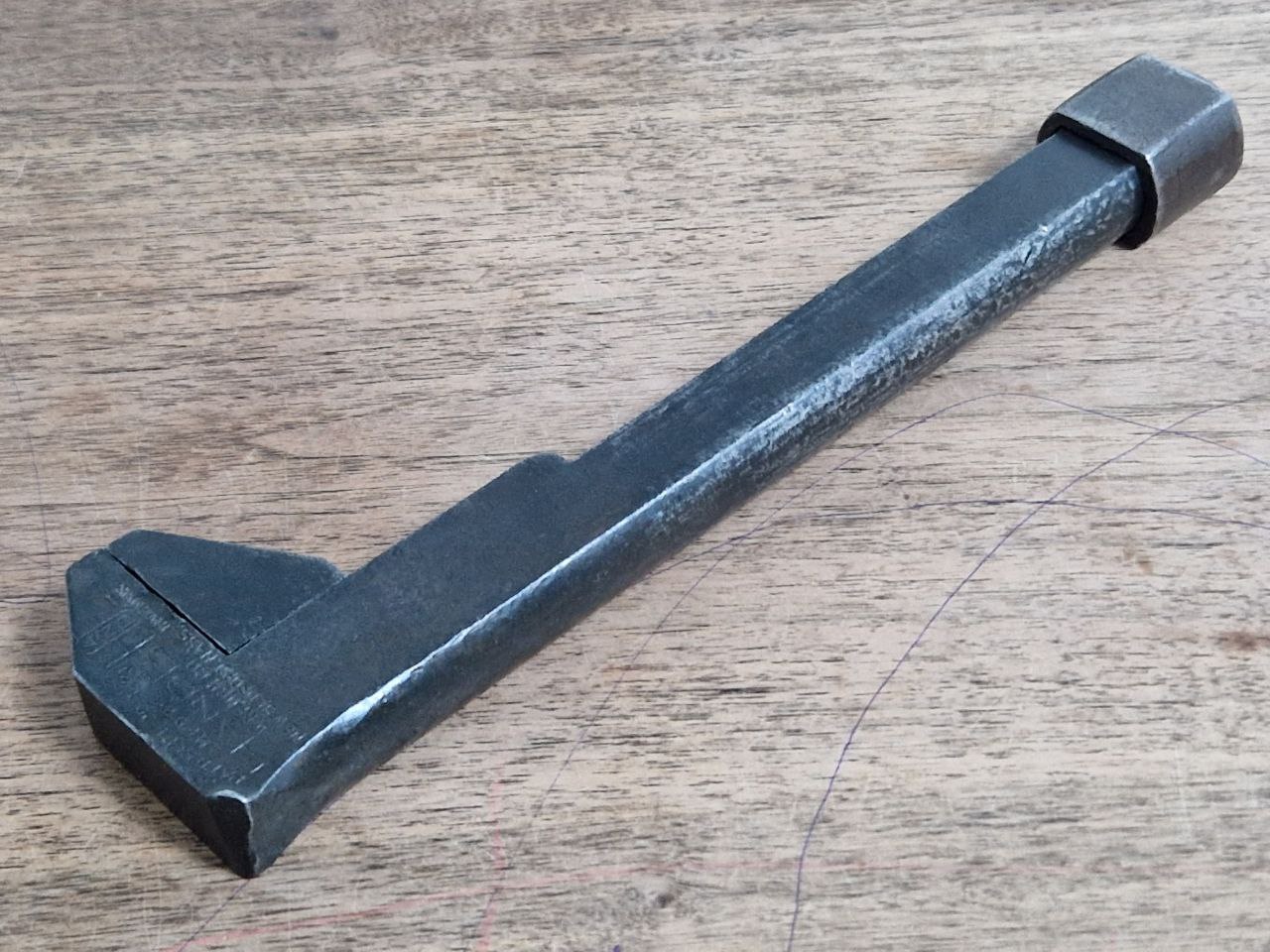

Hier einer der weltweit berühmtesten Rollgabelschlüssel stammend aus New Bedford Massachusetts, früher Teil der Plymouth Kolonie, geführt von separatistischen Kongregationalisten – was es nicht alles gab. Dieser exakt 1000 Gramm schwere und 260 mm lange „H and E“ (runterscrollen: 5. Bild) begeistert mich wie kaum ein zweites amerikanisches Stück. Die Buchstaben stehen für die Firmengründer und Erfinder: Hemphill und Evans. Das Patent datiert zum 20. September 1921, dabei ist sein Mechanismus so einfach, wie genial! (5:33) Seine Patina gefällt mir sehr, sodass ich ihn im Fundzustand belassen habe und er weiter schwarz auf graublauem Grunde schreibt:

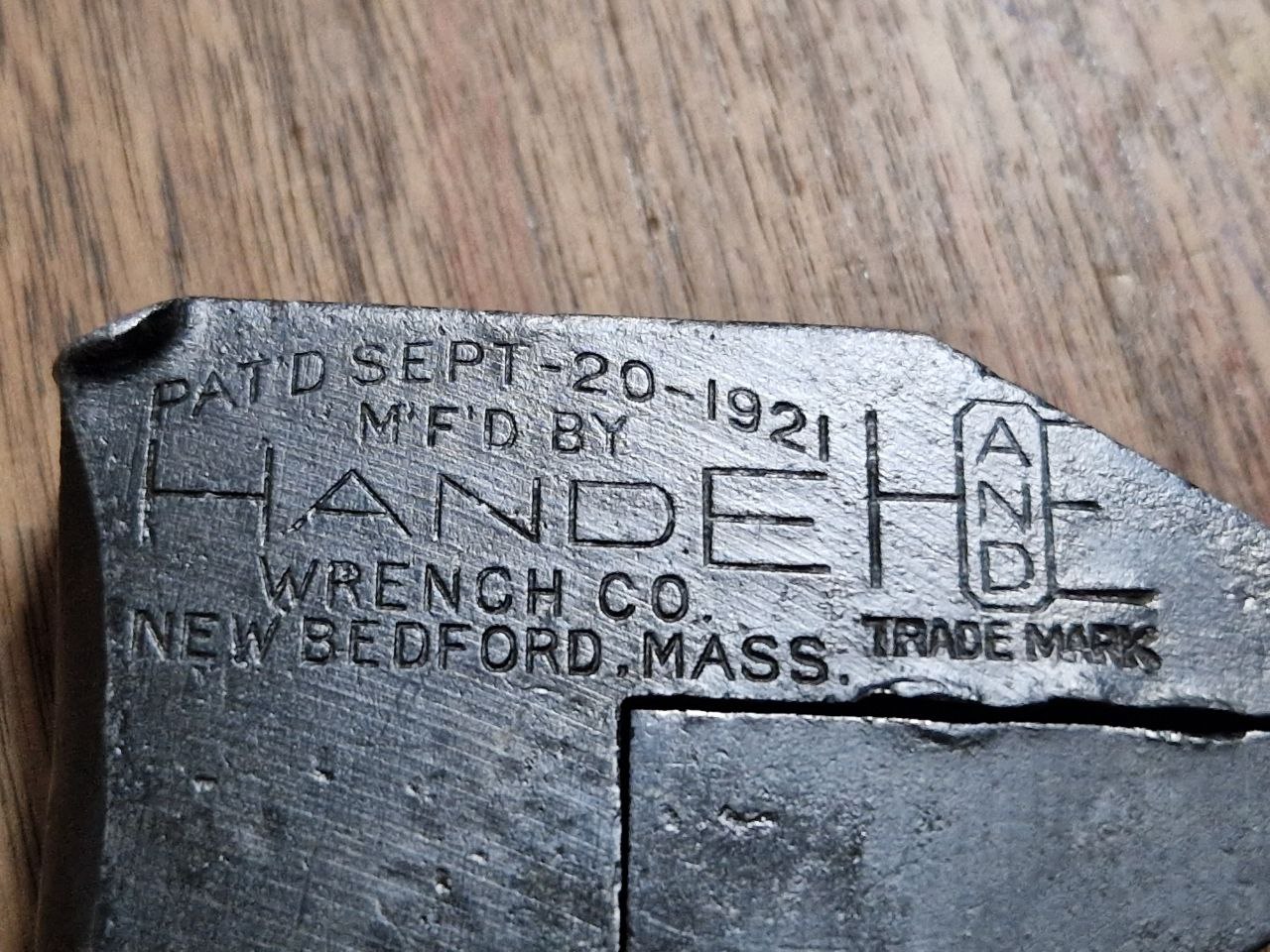

PAT'D SEPT - 20 -1921
M'F'D BY
HANDEHANDE
TRADEMARK
WRENCH CO.
NEW BEDFORD. MASS.

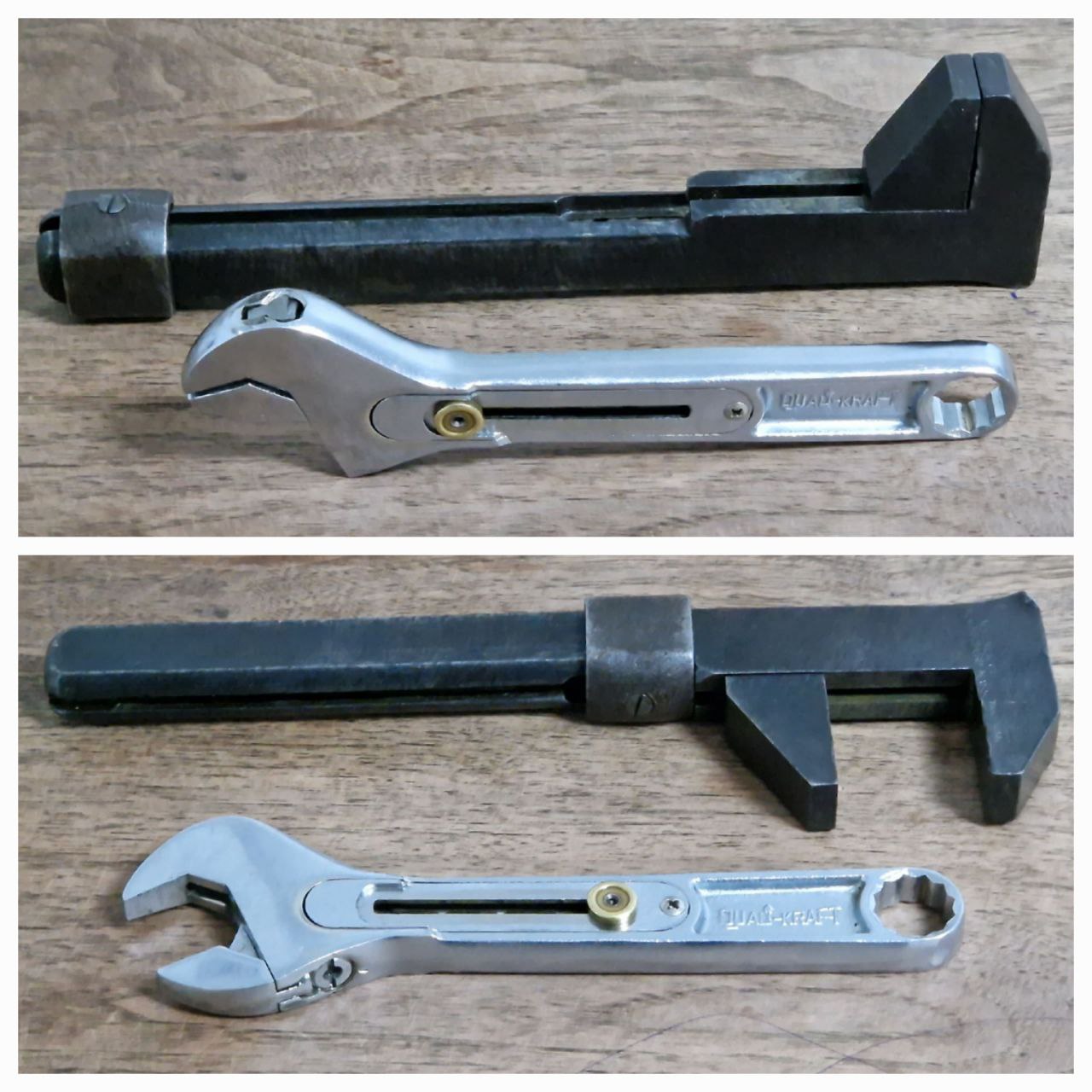

Da seinen Mechanismus japanische Hersteller mit Nachahmung ehren, grüßt zum Schluss der „Fuji-HAN“.

Beste Grüße
Ferdinand

Ein wirklich spannender und von mir noch nicht gesehener Mechanismus. Vielen Dank fürs Zeigen, auch wenn ich ihn beim Betrachten der Fotos noch nicht ganz verstanden habe.Gutes Auge, gepaart mit einer ordentlichen Portion Vorstellungskraft.

:super: Ein Kollege von mir war über Weihnachten und Neujahr in Japan und hat diesen Anblick mehrmals genossen und in seinem Whatsapp-Status festgehalten. Ich bat ihn vor Antritt der Reise um ordentlich viel geteilte Eindrücke. :D

Gruß,
Thomas

Hallo Thomas,

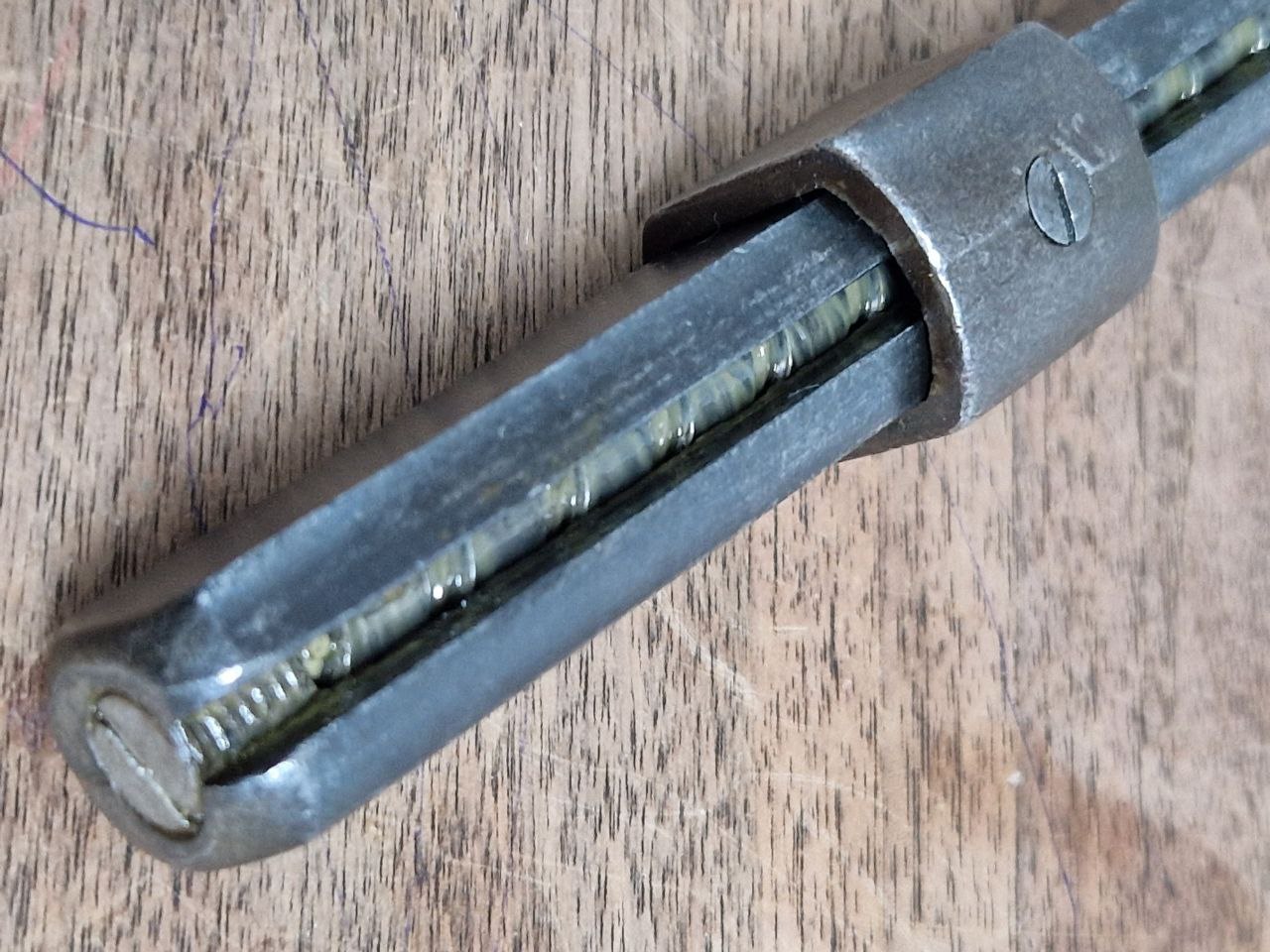

in diesem Video kann man sehr gut ab Minute 5:33 die Funktionsweise nachvollziehen: Herzstück des Mechanismus ist eine gegenläufige Schraube, in dessen breit angelegter Rille eine Nase des Schiebers ragt. Bewegt man den Schieber beginnt sich die Schraube zu drehen. Auf der anderen Seite der Schraube, bei der engmaschig angelegten Rille ragen Nasen der Rollgabel in die enge gegenläufige Rille. Folglich bewegen sich Schieber und Rollgabel entgegengesetzt und auch nur im Verhältnis zu den unterschiedlich eng angelegten Rillen. Diese unterschiedliche Breite der Abstände der Rillen bewirkt auch, dass die Rollgabel in der gefunden Position bleibt und nicht nachgibt. Am besten das verlinkte Video ansehen.

Beste Grüße
Ferdinand

Ah, jetzt, ja. :idee:

Ein superspannendes Sahnestück, Ferdinand.

Diese im Video gezeigten, verschiedenfarbigen Fließe nutze ich bei bestimmten Arbeiten auch.

Dank und Gruß,
Thomas
