Hallo Josef,

der ist auch sehr schick. Die Vielfältigkeit ist beeindruckend.

Gruß,
Thomas

Ja in der Tat ein interessantes Stück - da scheinen sich zwei weitere, wohl lockere, Metallstücke zwischen der Rolle und der verstellbaren Gabel zu befinden. Diese Variante habe ich so noch nicht gesehen. Vielen Dank für das Zeigen


Beste Grüße
Ferdinand

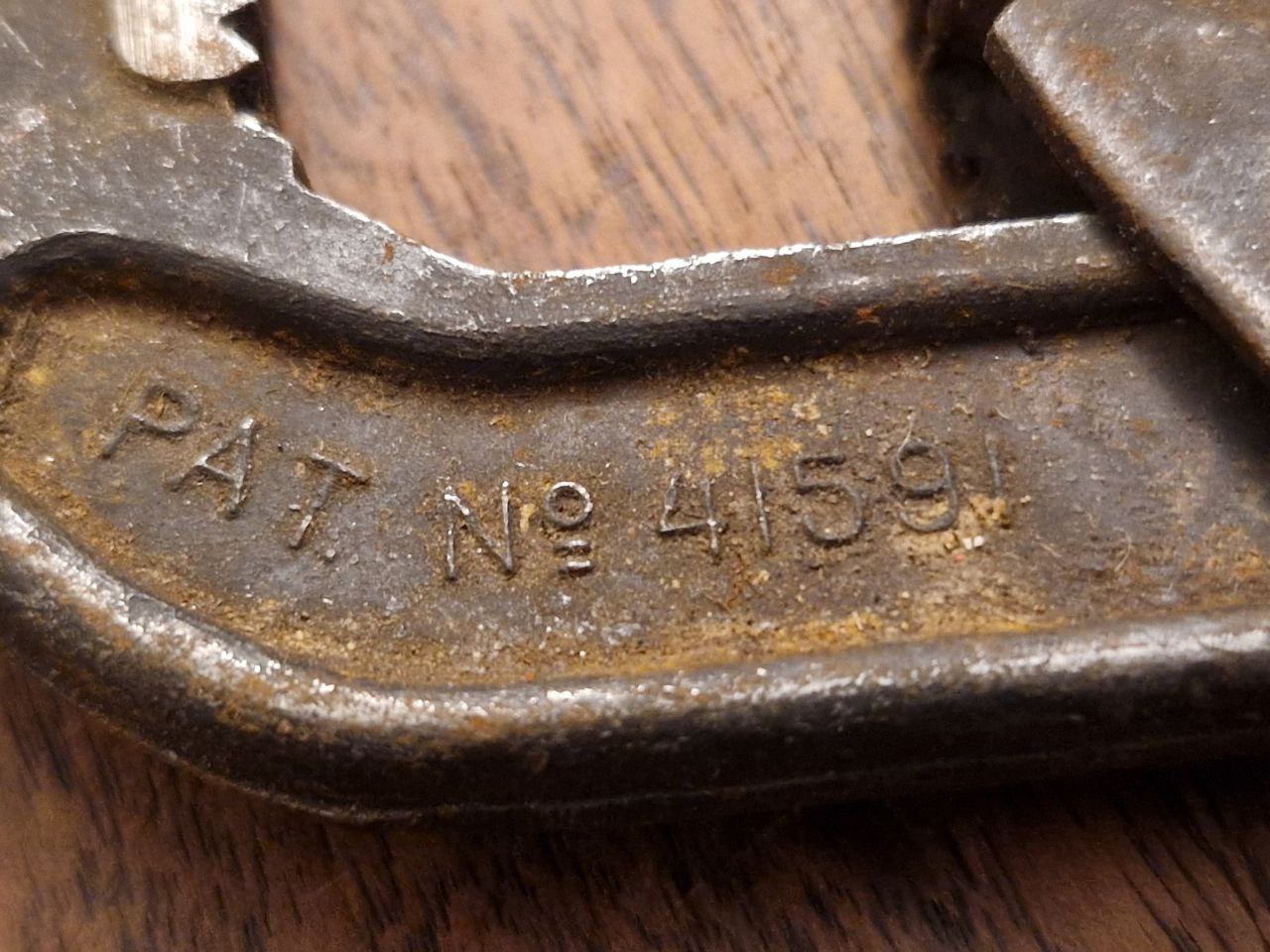

Vielen Dank Josef für die weiteren Fotos - interessanter Mechanismus, mit Patent-Markierung, sehr schön!

Hier nun ein namenloser, "hochnäßiger" Franzose: Im Gegensatz zu den bisher hier von mir vorgestellten Franzosen gleitet die bewegliche Gabel auf zwei Streben außen am Stiel des Handstückes und nicht innen. Diese "Umkehrung" des Mechanismusses scheint wohl nicht die "stabilste" Idee gewesen zu sein: Dieses Stück hat wohl einer Belastungsprobe nicht standgehalten und zerbrach. Eine durchgeführte Reparatur scheiterte ebenfalls mit neuem Bruch.

Anbei die Bilder vom 23,1 cm langen und 1409 Gramm schweren Stück:

Bild 1 und 2: das ganze Stück

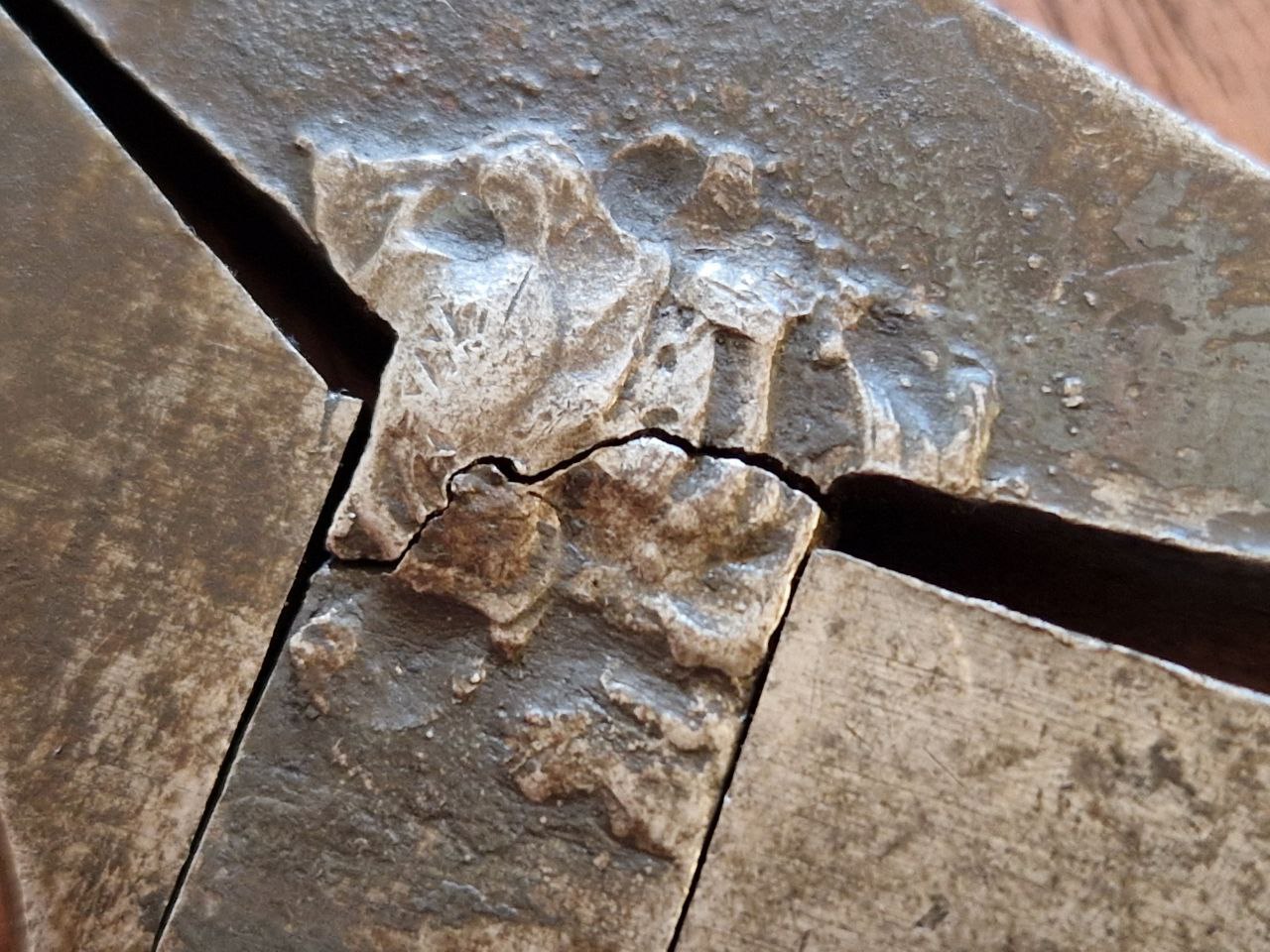

Bild 3: Fokus auf den Bruch

Bild 4: Blick auf den Mechanismus

Bild 5: teilzerlegt


Beste Grüße
Ferdinand

Und wenn wir schon bei "jüngeren" Stücken sind, darf sich bei dieser Gelegenheit dieser Verstellschlüssel von Allfest mit Schieblehrefunktion und D.B.P. Markierung (Deutsches Bundespatentamt) vorstellen:

An seinen Griffstück befinden sich Rillen über die ein gerilltes Gegenstück klackernd gleitet, welches sich beim Zurücksetzen verhakt. Das gerillte Gegenstück setzt dabei leicht schräg an und lässt sich schräg quer verschieben. Das hat zur Folge, dass sich das Maul um bis zu 2 Millimeter weiter schließen lässt und der Schlüssel trotz dieser Rillenfunktion sich genau anpassen und an der Mutter ohne Spiel ansetzen kann. Zum Lösen drückt man auf der anderen Seite das Gegenstück wieder zurück, bis eine Feder das Gegenstück von den Rillen des Hauptstückes trennt. So kann die bewegliche Gabel frei in jede Richtung gleiten und sich öffnen.

Das Deutsche Bundespatentamt wurde 1949 in München eröffnet. Zu dessen Anfangszeiten fand die "D.B.P." Markierung auf patentierten Stücken "gelegentlich" Anwendung. Rechts über der D.B.P. Markierung befindet sich eine kleine Blombe, welche ein vollständiges Abziehen des beweglichen Gabelstückes vom Griffstück verhindert. Folglich habe ich das Stück in Ruhe gelassen und nicht zerlegt. Ob diese Firma Allfest diesen Schlüssel hergestellt hat - möglich, aber ich habe nicht nachgefragt.


Nachfolgend die Bilder vom 21,1 cm langem und 351 Gramm schwerem Stück:

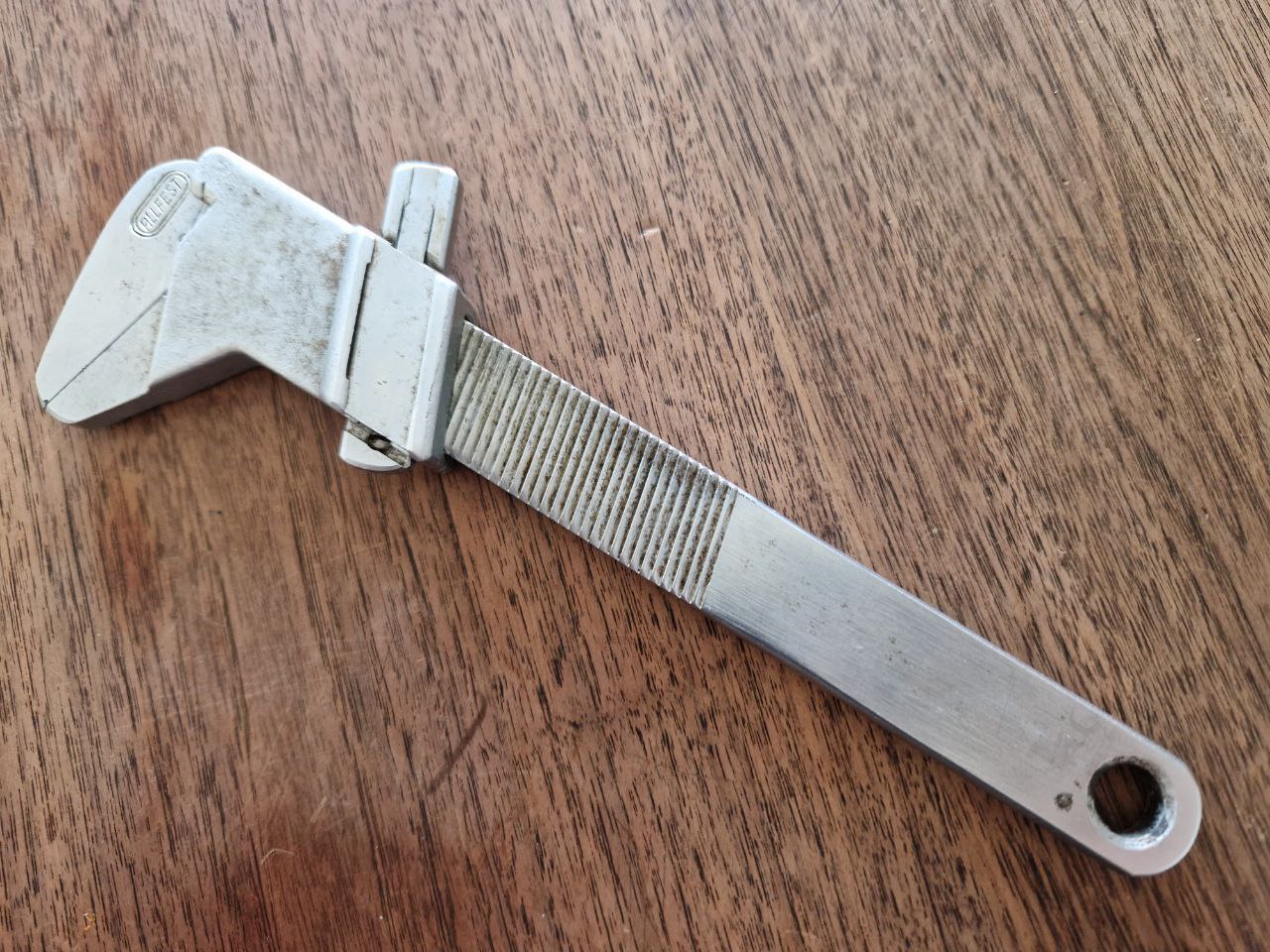

Bild 1 und 2: Das ganze Stück mit der Markierung am Griffstück: „CHROM-VANADIUM D.B.P.“

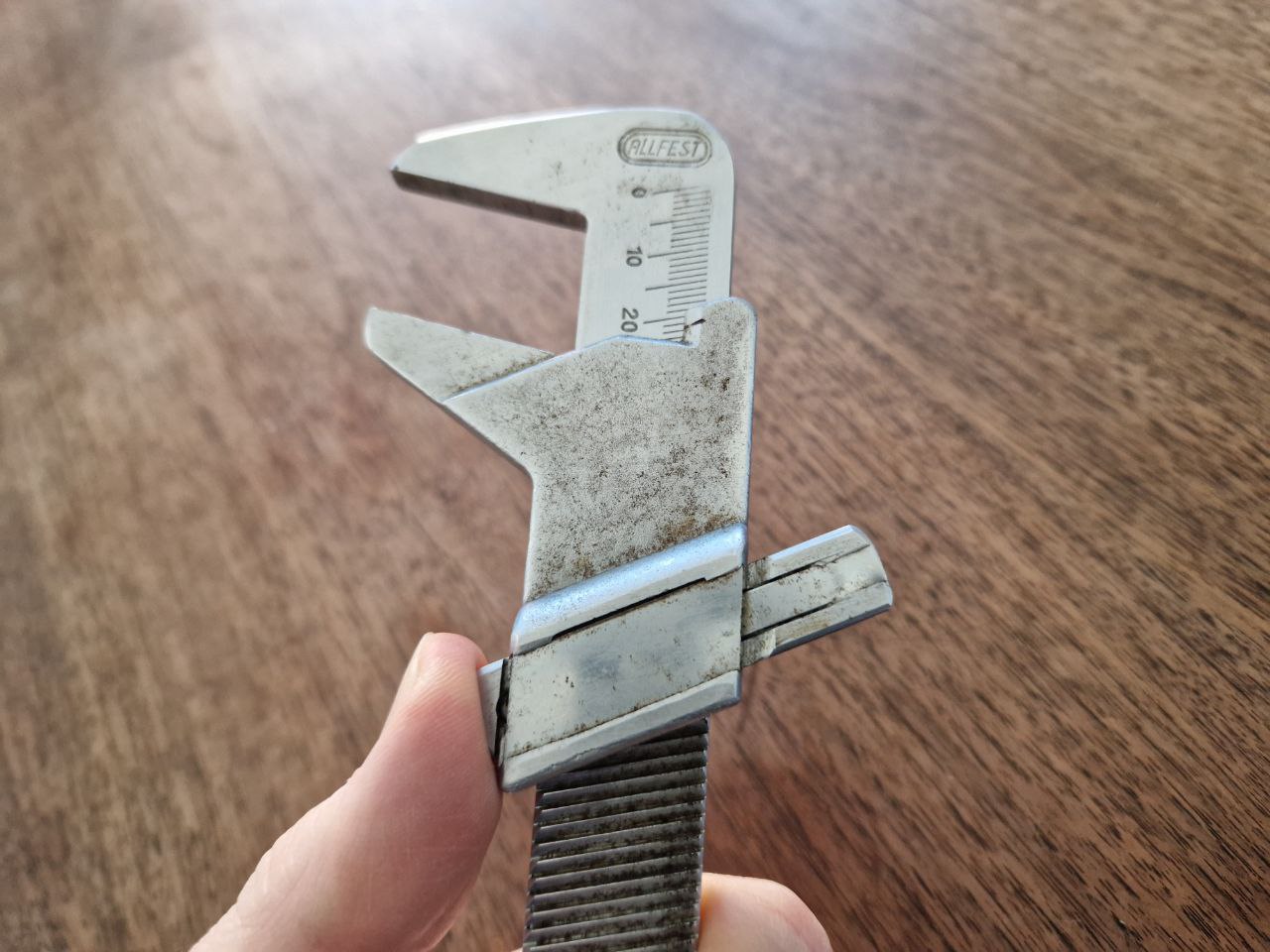

Bild 3 und 4: Fokus auf die Markierung „ALLFEST“ und die Millimeterangaben der Schieblehrefunktion „0“, „10“, „20“ und „30“.

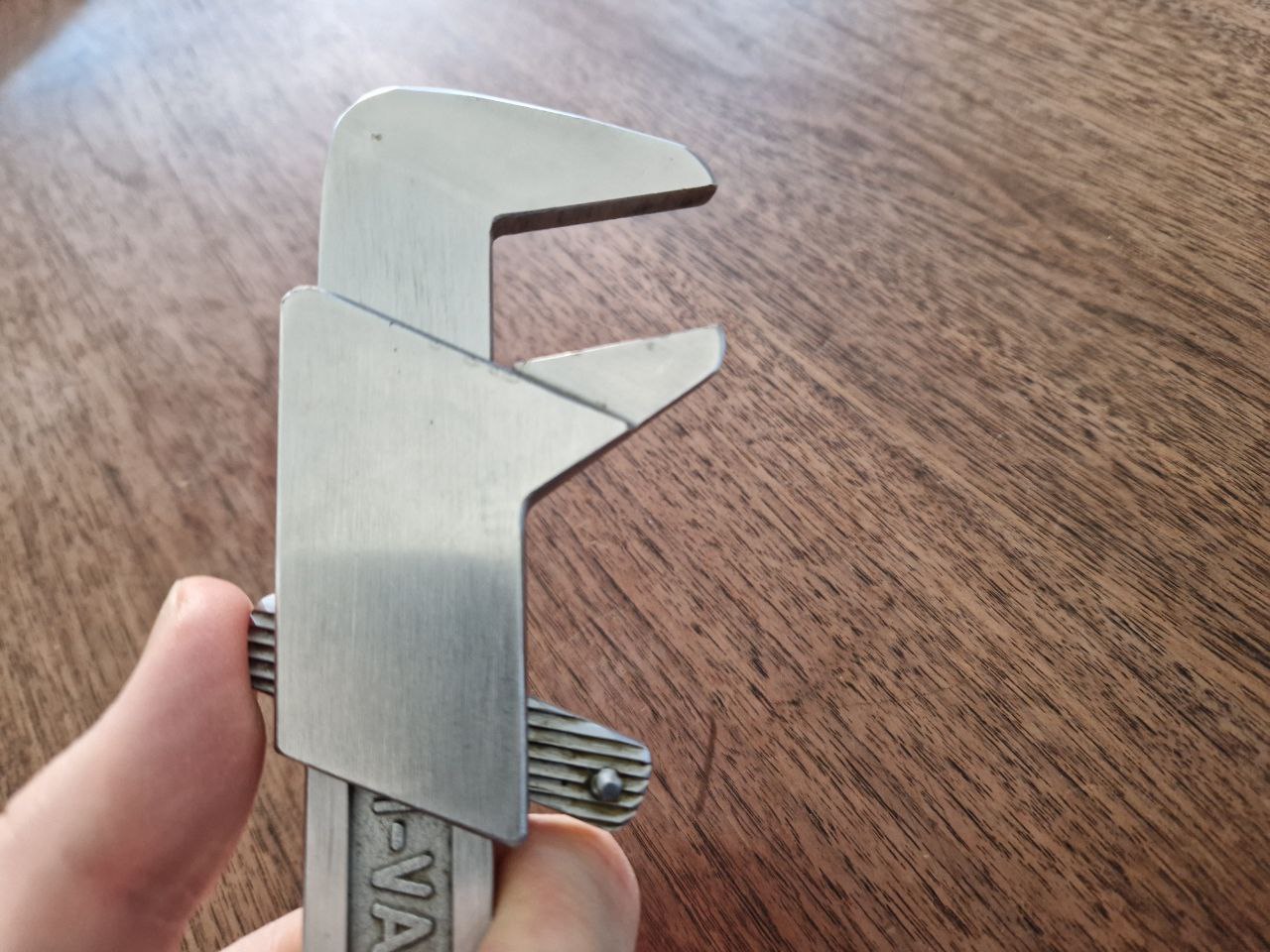

Bild 5 bis 7: Funktionsweise des Verstellschlüssels: andrücken, feinjustieren und lösen

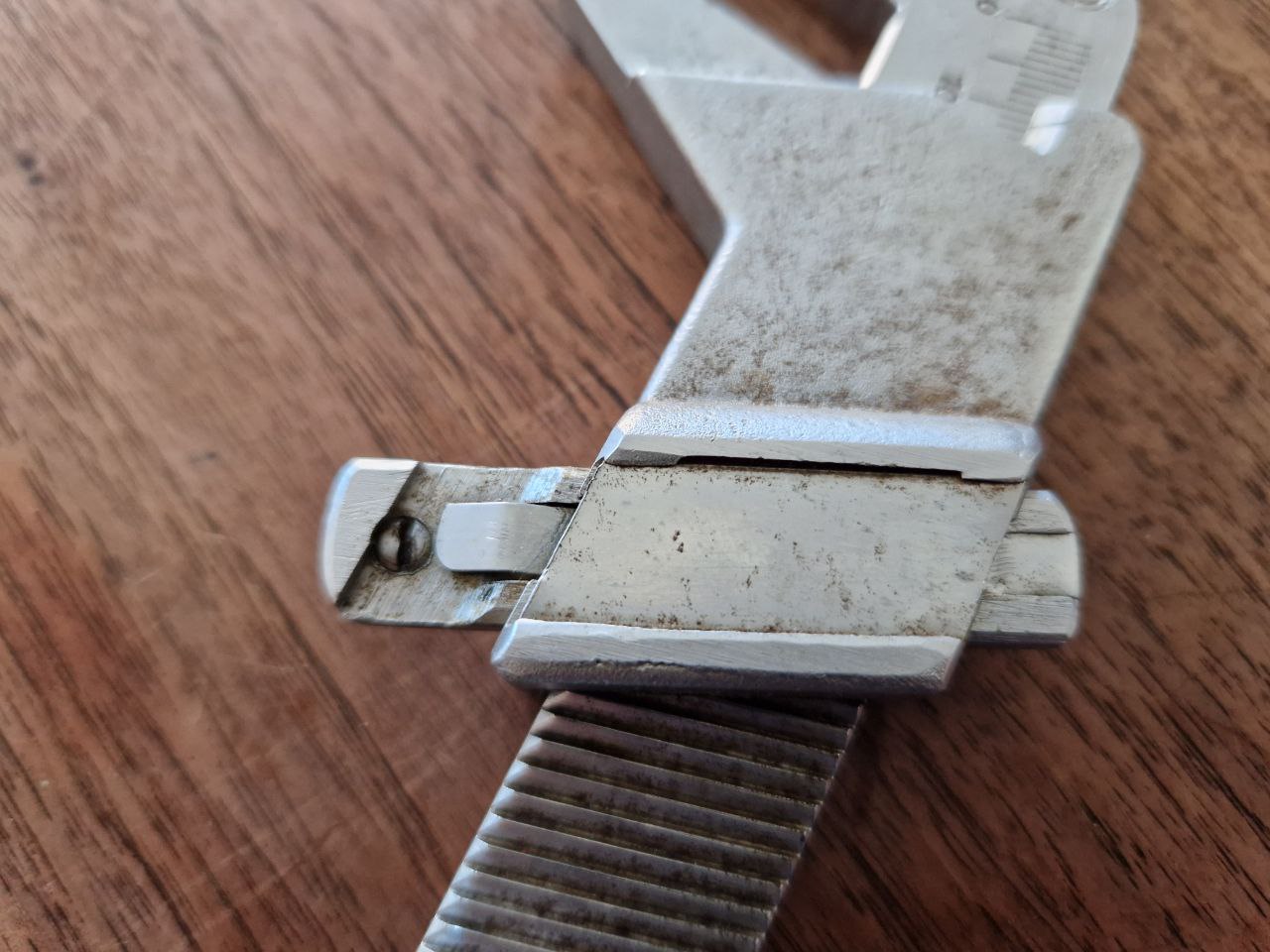

Bild 8 und 9: Fokus auf den Lösemechanismus

Bild 10: Blick auf die Feder des Gegenstücks


Beste Grüße
Ferdinand

Nach diesen moderneren Stücken jetzt ein wohl weit über 100 Jahre alter Rollgabelschlüssel mit der DRP-Markierung und -Nummer: 105813. Dieses Patent wurde folglich 1899 als Deutsches Reichspatent eingetragen, auch wenn der Rollgabelschlüssel mit seinem Schweif eine erst viel später angesagte „Vokuhila-Frisur“ trägt.


Mit den Suchbegriffen Schlüsselkönig und Becher`s habe ich vor allem viele Schlüsseldienste finden können aber nichts zu dem Hersteller dieses Stückes. Da mich der Begriff „Becher“ an eine der witzigsten Szenen der Filmgeschichte erinnert, gibt es dafür einen Link zu diesen Filmausschnitt. Man möge mir den „abschweifenden“ Beitrag verzeihen.


Nachfolgend die Bilder vom 18,5 cm langen und 745 Gramm schweren Stück:

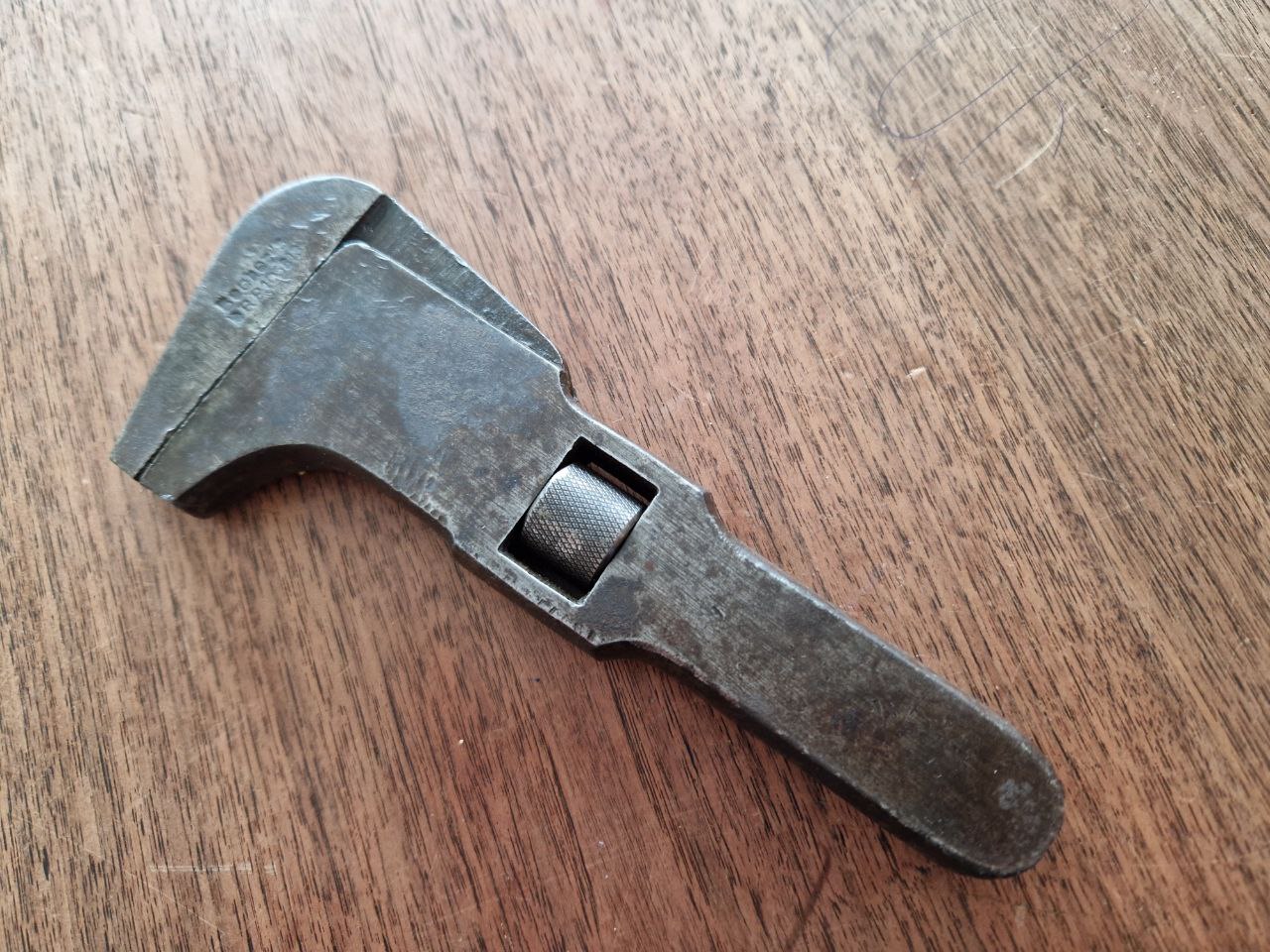

Bild 1 und 2: das ganze Stück

Bild 3: mit geöffnetem Maul

Bild 4 und 5: Blick auf den „Vokuhila“-Schweif

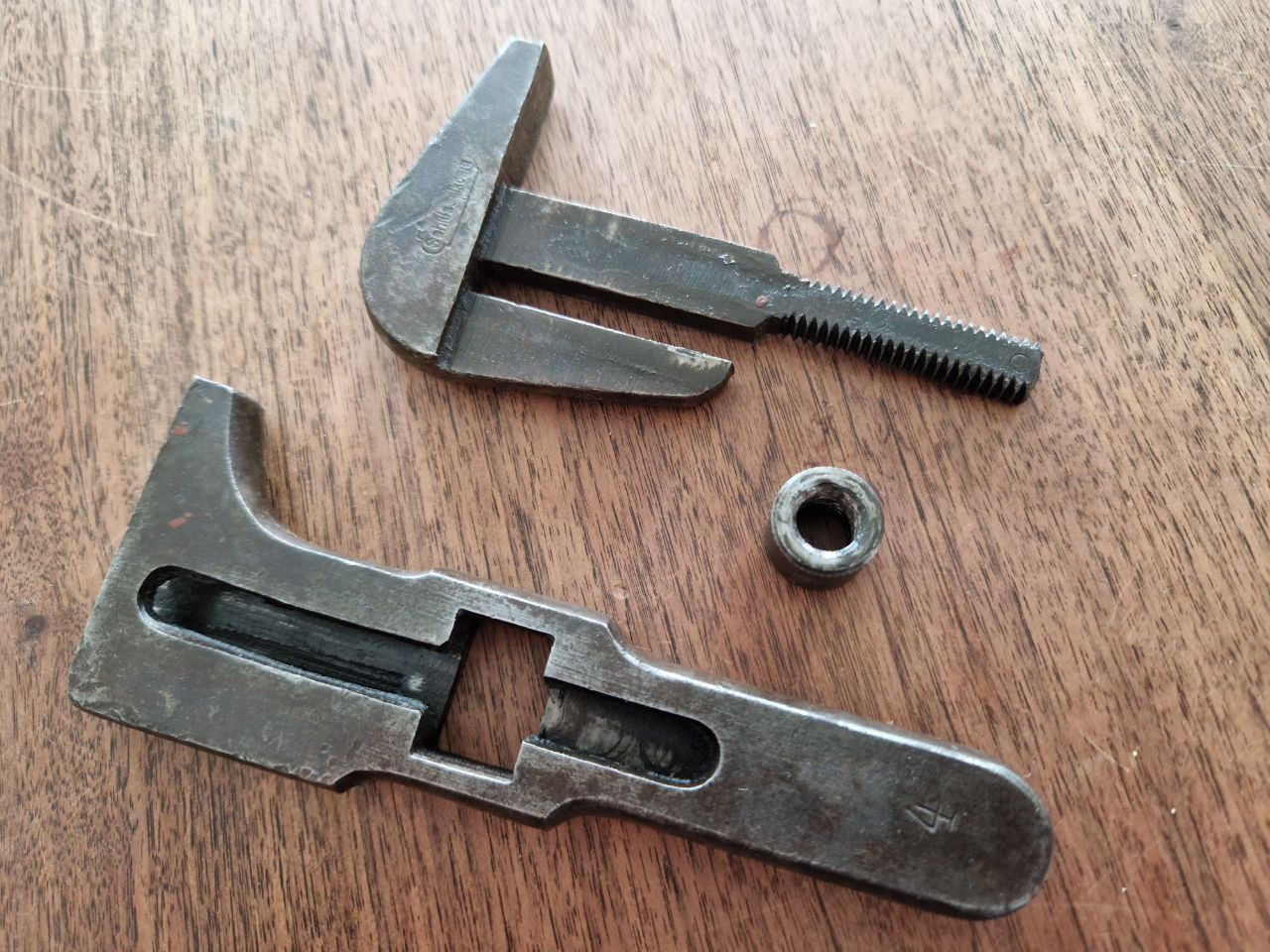

Bild 6: zerlegt

Bild 7 bis 8: Markierungen: „4“, „Schlüsselkönig“ und „Becher`s DRP 105813“


Beste Grüße
Ferdinand
