Vielen Dank Ulane, wieder etwas gelernt!


Ein weiterer JDEAL – ich habe diesen zum Vergleich mit diesem großen Bruder abgelichtet, den ich zwischenzeitlich ordentlich elektrisch abgebürstet habe. Seine Maulweite reicht über beide Mäuler von 6 bis 33 mm. Er ist schön erhalten, sein Patinakleid darf er ungestört tragen. Es gibt von dieser Serie wohl drei Größen – der Kleinste (Min. 9:14) fehlt mir noch.


Nachfolgend die Bilder des 260 mm langem und 807 Gramm schweren Neulings:

Bild 1: Im Größenvergleich

Bild 2 bis 4: Ansichten

Bild 5 bis 7: Details

Bild 8: vor dem „Werkzeugaltar“


Beste Grüße
Ferdinand

Dieser klassische Rollgabelschlüssel oder auch Engländer trägt eine D.R.G.M. – Markierung mit der Nummer: 257874. Anhand der ersten drei Nummern lässt sich das Jahr der Patentierung auf 1905 bestimmen. Leider ist das Logo schlecht erhalten. Lesbar ist der Buchstabe „B“ ein Unterstrich und darunter „BEST“ – nun denn. Dieser Schlüssel ist mit der Verschweißung oder Vernietung des Griffstückes mit dem Hammerkopf nicht mehr zerlegbar. So ein ähnlich unzerlegbares Stück habe ich hier schon vorgestellt.


Nachfolgend die Bilder vom 214 mm langem und 448 Gramm schweren Stück:

Bild 1 und 2: das ganze Stück

Bild 3: Fokus auf den Rollgabelmechanismus

Bild 4 und 5: Fokus auf den Hammerkopf

Bild 6 und 7: Fokus auf die Markierungen: „D.R.G.M. 257874“, „(…) B“ und „BEST“


Beste Grüße
Ferdinand

Wunderbar, Ferdinand,

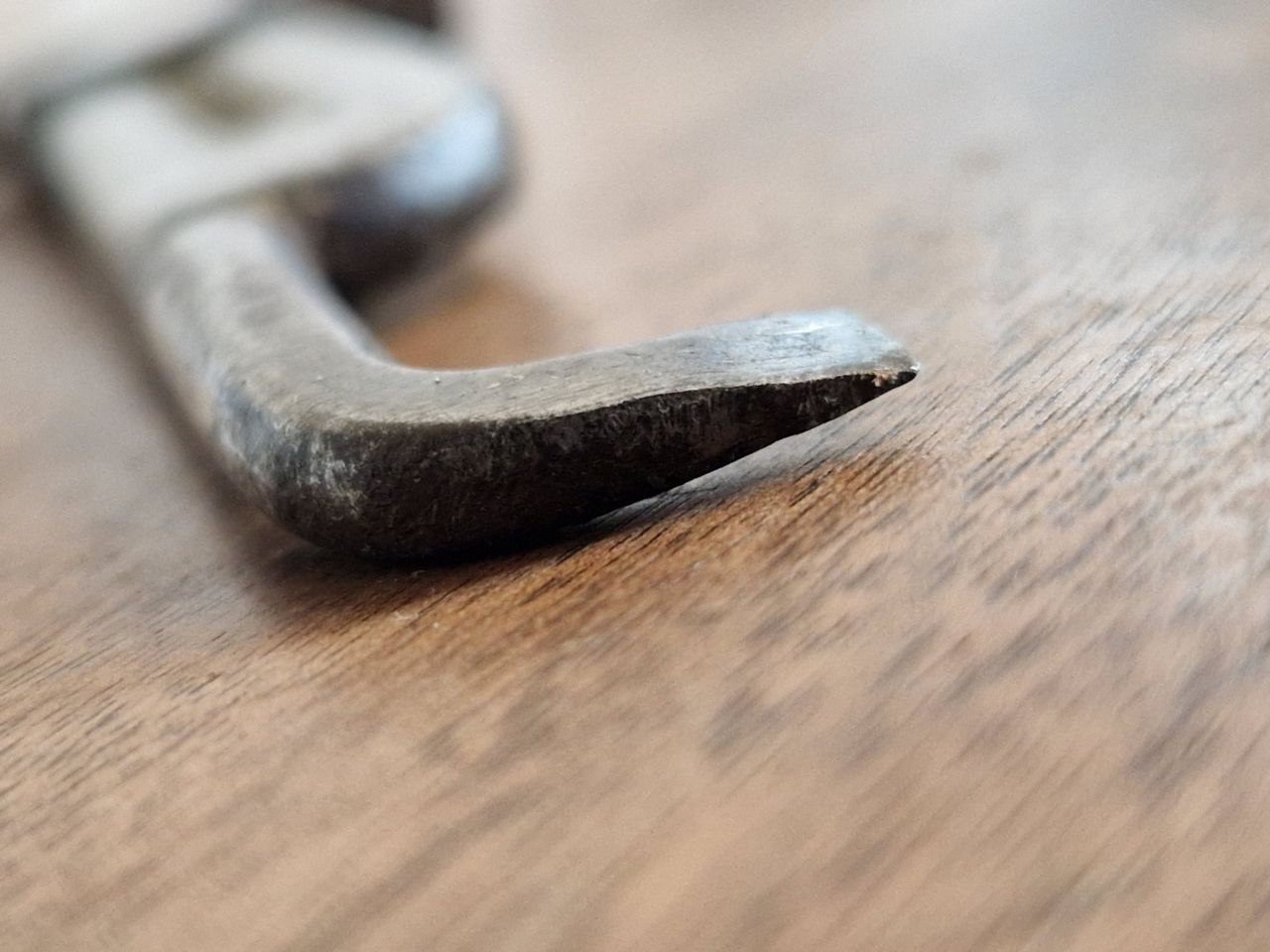

diese Schlüssel. Der Ausbruch ist typisch, an dieser Stelle des Mauls. Entweder wurde das Werkstück zu weit vorne angepackt oder der Schlüssel wurde als Hammer zweckentfremdet. Ich habe auch mindestens ein Beispiel dafür und spreche, als ehemaliger Gas -Wasser Installateur, aus Erfahrung.

Das Logo würde ich in der Reihenfolge der Buchstaben DZ&S lesen, wobei das S eventuell für Sohn steht. Ist aber nur meine Interpretation.

Genau, das Kind geht vor und ich finde es toll, wenn es das auch einfordert.

Gruß,
Thomas

Wer macht denn so ein SCH:: auf die Herstellermarke? Ich gebe es zu: Diesen ersten Satz schreiben zu können, spielte für die Kaufentscheidung durchaus eine Rolle: Ein Vorbesitzer hat die Buchstaben „SCH::“ frontal auf die Herstellermarkierung gezimmert. Ist ja nicht so, dass auf dem Griff nicht an anderer Stelle genügend Platz gewesen wäre. Nein, direkt auf die Marke, wo denn sonst? Allerdings blieben einige Buchstaben lesbar erhalten. Ich lese so etwas wie Rapid oder Rapla – allerdings nur für Rapid kommen mehrere Hersteller laut Holzwerken in Betracht. Geradezu bescheiden präsentiert sich die D.R.G.M-Markierung. Zum Mechanismus: Der 855 Gramm schwere und 310 mm lange Schlüssel zieht sich mit Zug des Griffes in Richtung des markierten Pfeiles selbst fest.

Beste Grüße
Ferdinand

Ich hatte ja schon mal einen DORN hier vorgestellt – allerdings aufgrund des Rostfraßes einen Dowidat vermutet. Nun bin ich schlauer, die Stücke stammen von dem Hersteller DORN. Zwar gibt es auch heute noch Werkzeughersteller mit den Namen DORN, aber ohne Firmengeschichte auf deren Webseiten, was schade ist und eine Zuordnung verunmöglicht. Nun mein Zweiter und Dritter Dorn: die Kleineren unterscheiden sich nur durch die Markierungen:

Der Große mit 527 Gramm Gewicht und 278 mm Länge trägt:
„DROP FORGED STEEL“ und „3/8 - 7/8 PATENT – DORN“

Der mittlere (neue) Kleine mit 200 Gramm Gewicht und 184 mm Länge trägt:
„DROP FORGED STEEL“ und „¼ - 1/16 PATENT – DORN“

Der untere Kleine mit 207 Gramm Gewicht und 183 mm Länge trägt:
„1/4 – 1/16 DORN – D.R.P.“ (in einen früheren Beitrag hatte ich bei diesem Stück den Hersteller DORN nicht erkannt)

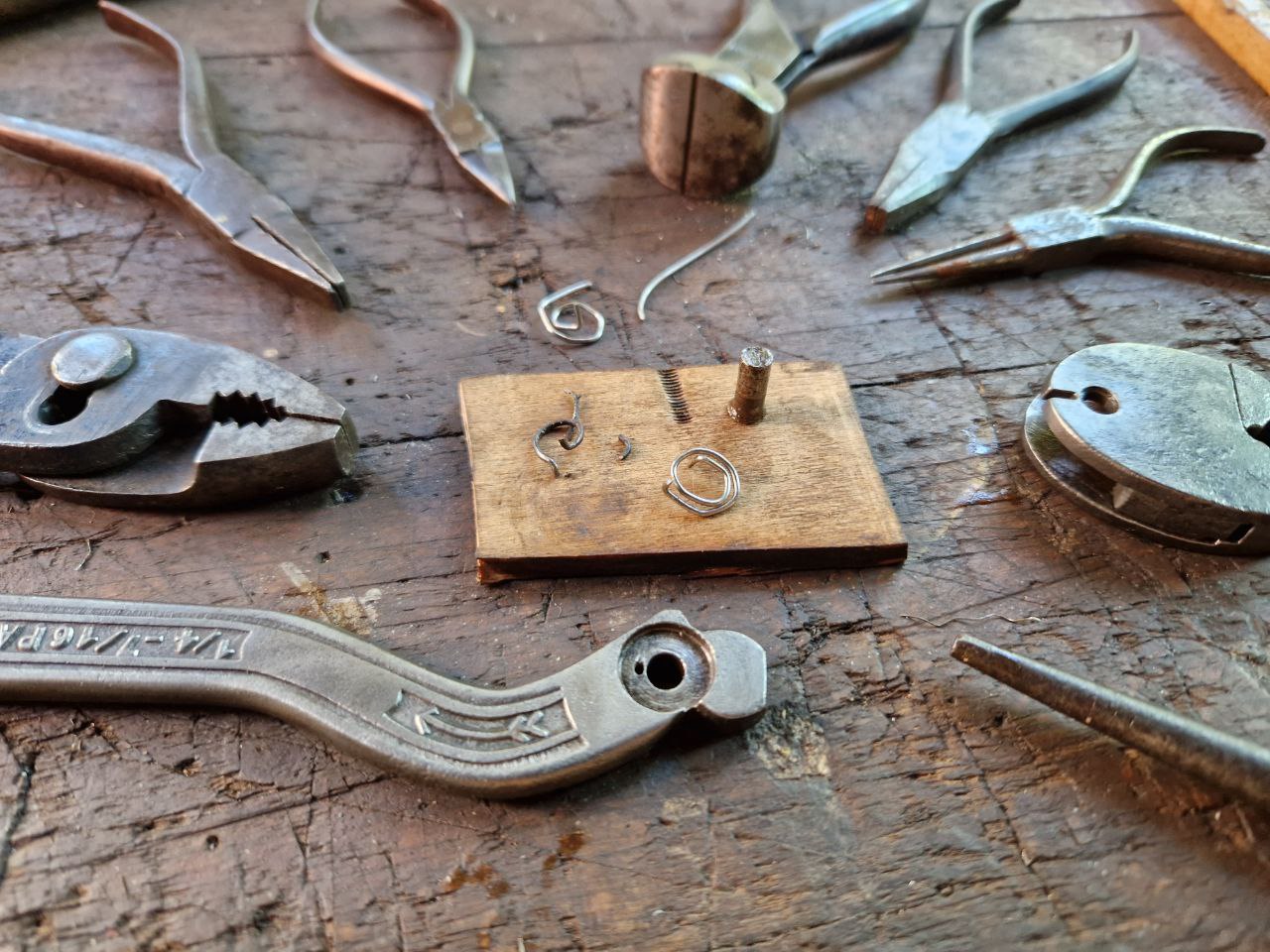

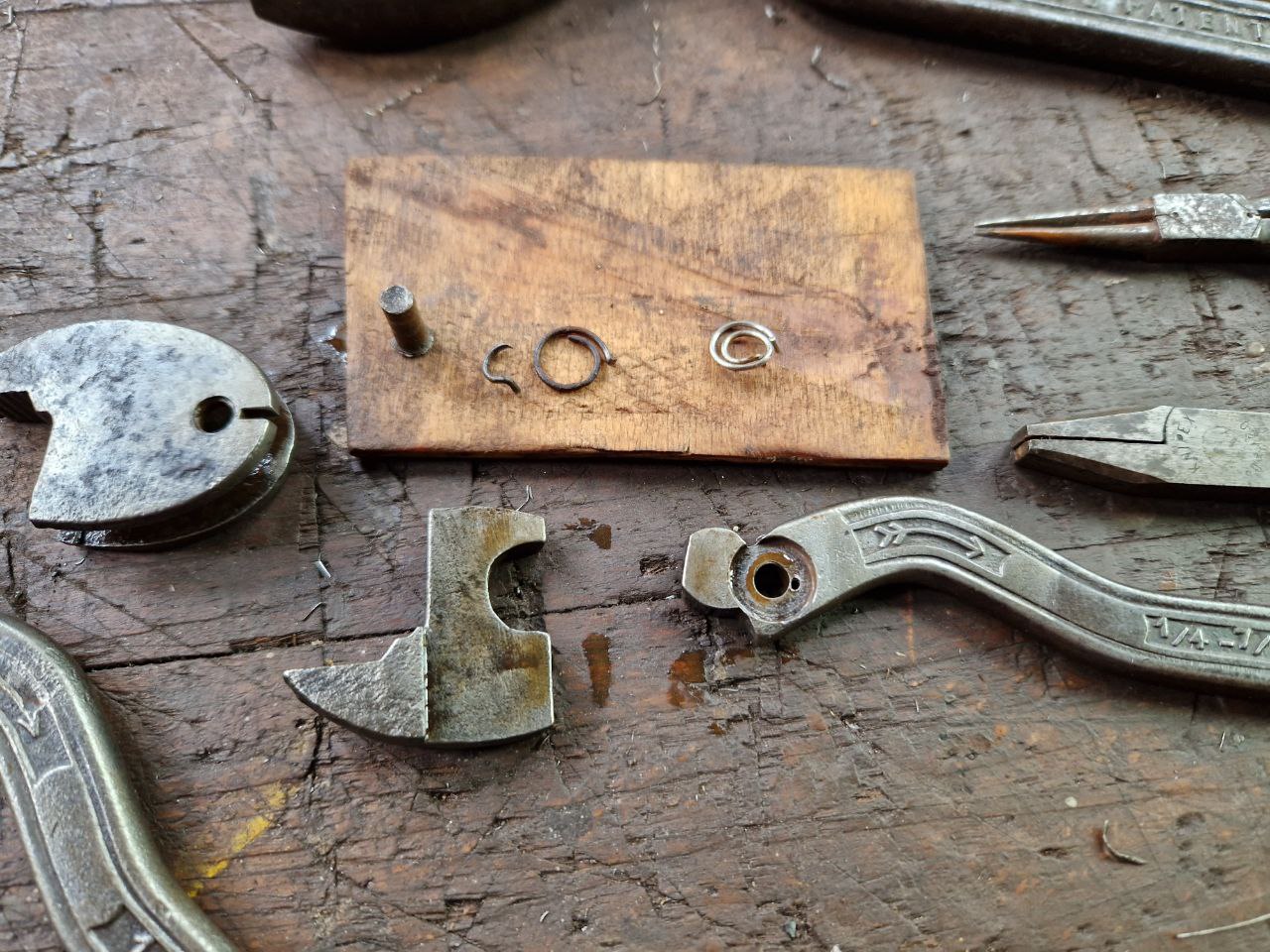

Leider war bei dem neuen Kleinen die Feder durchgerostet und gebrochen. Doch da die Vernietung sich gelockert hatte - frisch ans Werk und den Schlüssel geöffnet: Schließlich wollte ich auch mal diesen Mechanismus kennenlernen. Die Reparatur gestaltete sich aufwändiger als ich zunächst dachte. Der erste Versuch eine Feder aus Stahldraht in selber Stärke zu bauen, schlug fehl: die selbstgefertigte Feder erreichte bei Weitem nicht die notwendige Stärke. Hierauf versuchte ich aus der Restfeder eine Neue zu biegen – ein elendes Gefrickel, das am Ende auch zu schwach war und nochmal zerbrach. Also besorgte ich sogenannten „Federstahl“ – in selber Stärke. Der hatte es in sich, kann ich Euch sagen. Ich habe ein Bild von all den Werkzeugen gemacht, die ich verwendete, um dem störrischen Draht Herr zu werden und in die gewünschte Form zu bringen. Doch zum Schluss, nach dem Zusammenbau, schnappt er auch wieder, der kleine Dorn.

Beste Grüße
Ferdinand
