M1865 Sabelbajonet voor de douanekarabijn

Gesamtlänge: 741 mm
Klingenlänge: 620 mm
Klingenbreite: 27 mm max.
Länge der Scheide: 640 mm
Durchmesser Laufring: 21 mm

Hersteller: unbekannt

Gewehr: Zollkarabiner


Beschreibung:

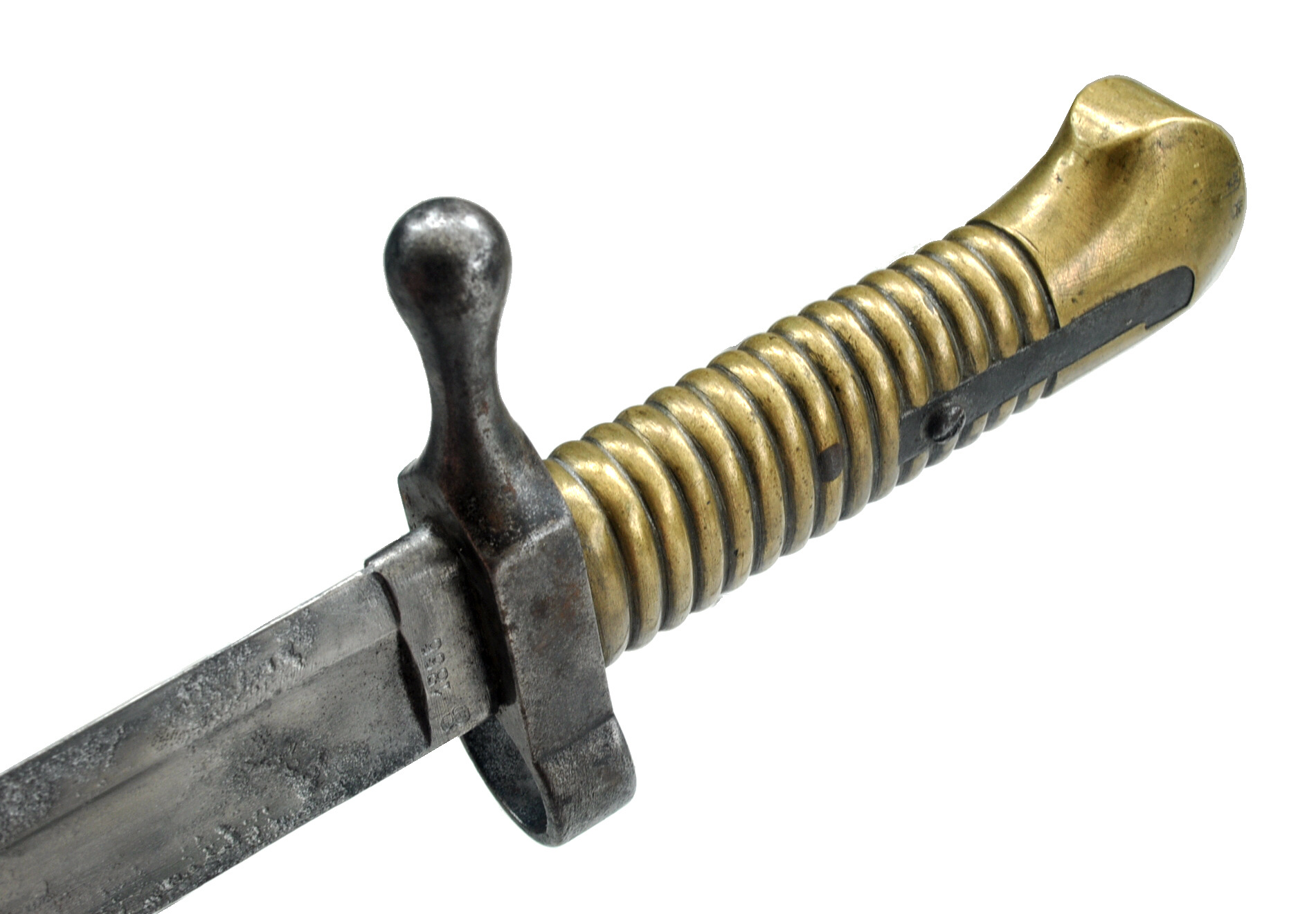

Messinggriff mit 15 Rillen, 1 Eisenniet, außenliegende, angeschraubter Drückerfeder
Parierstange aus Stahl mit Laufring und gerader Parierstange in Kugel auslaufend
T-Nut ca. 34 mm, 18 mm vor Parierstange endende, gefräste 57 mm lange Rille
blanke, gerade, einschneidige Klinge, beidseitiger breiter Hohlschliff
schwarze Lederscheide, rückseitig verdrahtetes Messingmundblech mit Tragöse
innen liegendes Ortblech und Ortkugel aus Eisen


Anmerkung:

Das Säbelbajonett war für die Verwendung mit dem Zollkarabiner M1865 vorgesehen.
Es unterscheidet sich vom Jägerbajonett M1848 durch eine kürzere Rille im Griffrücken.
Bei Bajonetten M1865, die jedoch vor 1865 auf der Klinge markiert sind, handelt es sich
um modifizierte M1848 Jägerbajonette, die mit einer Parierstange mit kleinerem
Laufringdurchmesser ausgestattet wurden. Die vorderen 18 mm der Rille im Griffrücken
wurden mit Messing aufgefüllt.

Stempel:

Fehlschärfe rechts Herstellungsjahr 1866, Abnahmestempel gekröntes GD
Klingenrücken LD
in der Nut auf dem Griffrücken 245
am Griffkopf vorn gekröntes GD und Inspektormarke Löwe über M im länglichen Achteck
Abnahmestempel gekröntes GD auf Mundblech vorn
